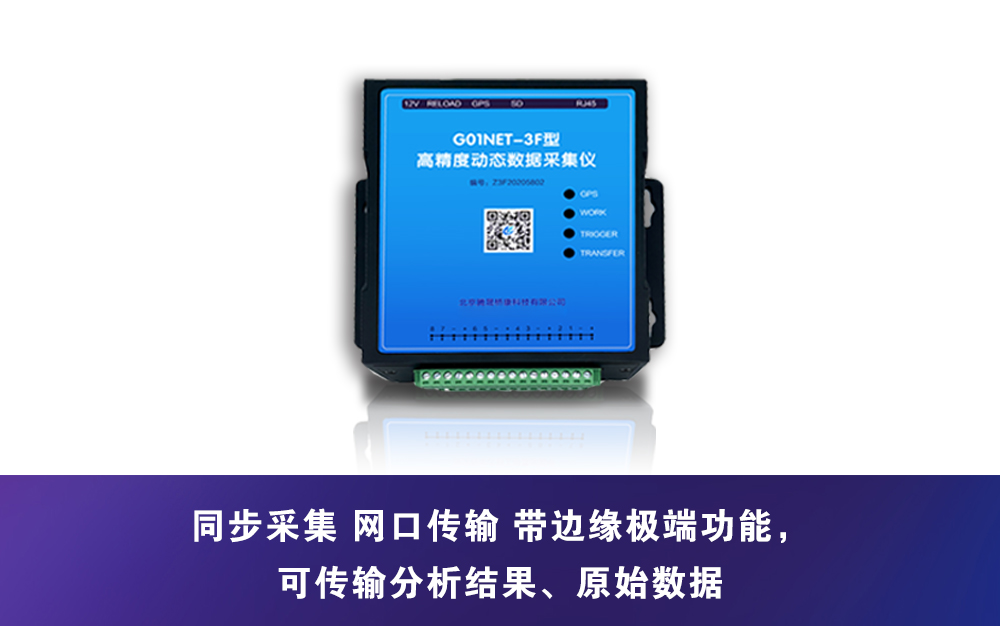

一、產品簡介
G01NET-3F高精度動態數據采集儀是一款具有監測數據同步采集、現場存儲、數據實時上傳功能的動態數據采集儀。這款采集儀具有8通道模擬量輸入通道、24bit轉換精度；支持北斗、GPS、上位機網絡三種方式對采集儀進行校時；
這款采集儀具有遠程修改SD卡內運行參數、遠程拷貝數據、SD卡存儲空間監控功能。
此儀器支持客戶二次開發。我方可免費開放采集儀的通訊協議。
儀器配套專用的參數設置軟件、數據采集和分析軟件。軟件的詳細使用請閱讀軟件使用說明書（G01NETCS2019S1數據采集儀參數設置軟件使用說明書、G01NETFDC2020S1風電塔安全監測系統使用說明書、DZJC2020S1工程地震動與振動監測系統使用說明書）。
二、產品主要技術參數
指標名稱 | 技術參數 |
型號 | G01NET-3F |
模擬信號輸入通道 | 8通道（默認單端輸入、支持差分輸入） |
輸入量程及分辨率 | -10~10V/0.005mV |
采樣頻率 | 可設置為1~10547Hz （各通道完全同步） |
存儲容量及存儲格式 | 存儲容量：標配16G SD卡，數據存儲格式：二進制 |
數據遠程傳輸 | 支持UDP、TCP\IP Client、TCP\IP Server三種通信方式；默認為TCP\IP Client；上電后默認為連續傳輸。 |
傳輸數據類型 | 原始數據實時傳輸 |
校時 | GPS、北斗、上位機網絡 |
動態范圍 | ≥120dB |
供電 | DC12V |
功耗 | 4瓦 |
尺寸（L*W*H,mm） | 172*160*44（安裝孔間距：153*68mm建議使用尺寸為11mm螺母固定采集儀） |
輸入阻抗 | 1MΩ |
工作溫度 | 溫度：-35℃～+70℃ 濕度：≤90% |
現場數據存儲觸發模式 | 基于幅值觸發 |
三、應用范圍
爆破監測、地震監測、微震監測、風機塔等建筑物結構安全監測。
四、產品特點
精度高、功耗低、體積小、數據的實時采集、數據的觸發式存儲、數據的實時傳輸、定位和海拔測算功能。
五、外部接口及指示燈說明

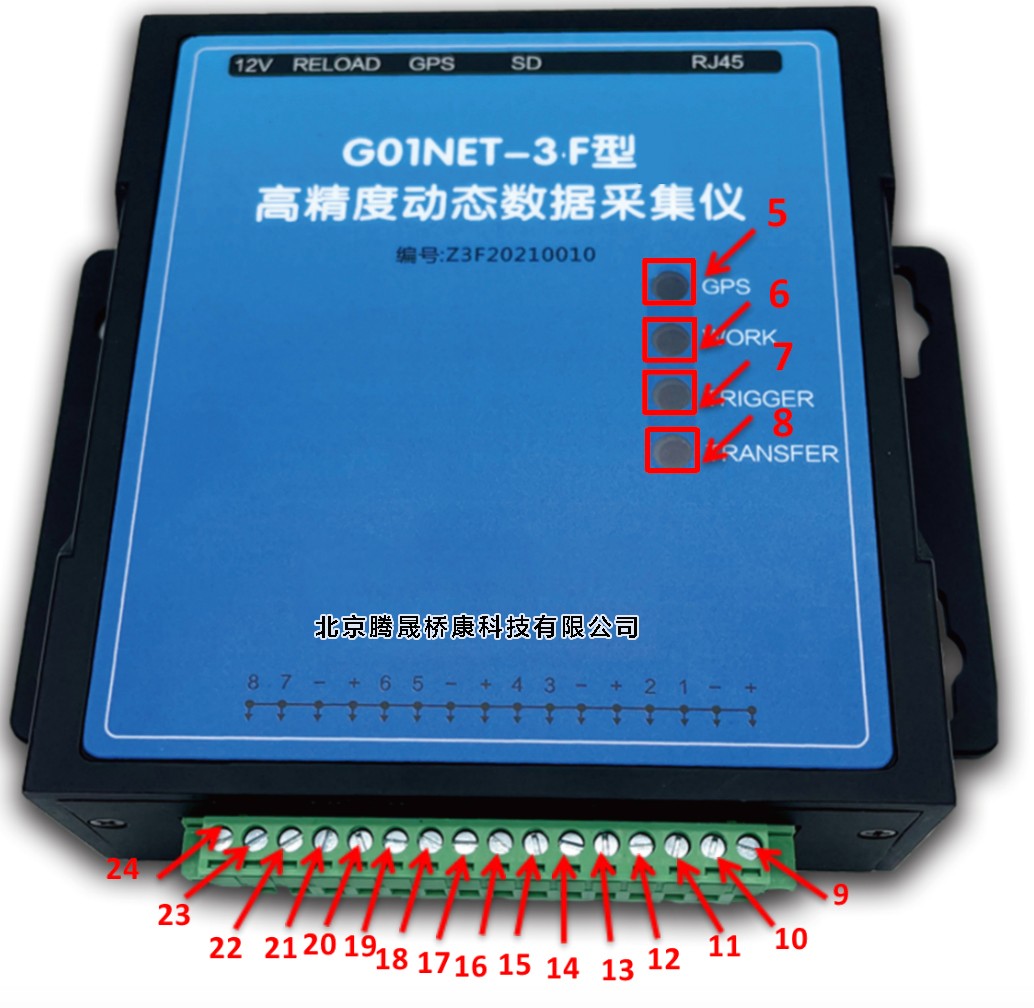

圖1 采集儀接口說明
表一 采集儀外部接口及端子排說明
編號 | 名稱 | 描述 |
1 | 電源接口（DC12V） | 給采集儀供電接口， 接入12V直流電壓，接口大小為5.5*2.1mm；出廠時標配電源適配器 |
2 | GPS | 接GPS天線。 |
3 | SD | 16G存儲卡位置。 |
4 | RJ45 | RJ45網線接口，連接交換機或者服務器等。 |
5 | GPS | GPS或者北斗連接狀態顯示，指示燈閃絡表示連上GPS或者北斗。 |
6 | WORK | 運行狀態指示燈；開機初始化時點亮，初始化結束開始采集，以2Hz頻率亮滅閃爍；數據遠程傳輸時；狀態燈亮滅閃爍頻率為1Hz。 |
7 | TRIGGER | 觸發狀態指示燈；觸發成功：變紅并開始保存數據，持續到指定時間長度后燈滅。 |
8 | RESTART | 接收到上位機命令，變紅，直到任務完成后燈滅。 |
9 | 12V直流電壓輸出 | 12V電源正極，給傳感器供電，通常接傳感器紅色芯線。 |
10 | GND | 電源負極（信號地），通常接傳感器黑色芯線和屏蔽線。 |
11 | 信號輸入通道1 | 采集儀第一個模擬信號輸入通道，接傳感器信號線。 |
12 | 信號輸入通道2 | 采集儀第二個模擬信號輸入通道，接傳感器信號線。 |
13 | 12V直流電壓輸出 | 12V電源正極，給傳感器供電，通常接傳感器紅色芯線。 |
14 | GND | 電源負極（信號地），通常接傳感器黑色芯線和屏蔽線。 |
15 | 信號輸入通道3 | 采集儀第三個模擬信號輸入通道，接傳感器信號線。 |
16 | 信號輸入通道4 | 采集儀第四個模擬信號輸入通道，接傳感器信號線。 |
17 | 12V直流電壓輸出 | 12V電源正極，給傳感器供電，通常接傳感器紅色芯線。 |
18 | GND | 電源負極（信號地），通常接傳感器黑色芯線和屏蔽線。 |
19 | 信號輸入通道5 | 采集儀第五個模擬信號輸入通道，接傳感器信號線。 |
20 | 信號輸入通道6 | 采集儀第六個模擬信號輸入通道，接傳感器信號線。 |
21 | 12V直流電壓輸出 | 12V電源正極，給傳感器供電，通常接傳感器紅色芯線。 |
22 | GND | 電源負極（信號地），通常接傳感器黑色芯線和屏蔽線。 |
23 | 信號輸入通道7 | 采集儀第七個模擬信號輸入通道，接傳感器信號線。 |
24 | 信號輸入通道8 | 采集儀第八個模擬信號輸入通道，接傳感器信號線。 |
