一、產品簡介

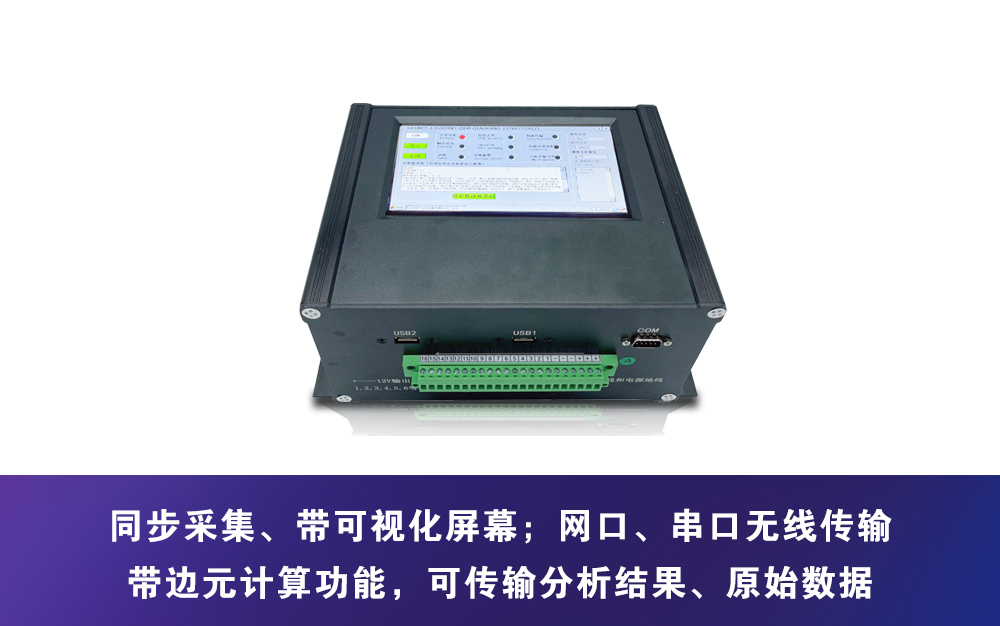

G01NET-3D型高精度數據采集儀是一款帶有LCD觸摸屏，具有監測數據同步采集、現場存儲、數據實時上傳功能的動態數據采集儀。這款采集儀可通過上位機網絡進行校時；可選擇網口或串口傳輸原始數據或分析結果。采集儀內置16G數據存儲卡。存儲卡內的數據可以通過儀器自帶的USB口拷貝出來。

此儀器支持客戶二次開發。我方可免費開放采集儀的通訊協議。

儀器配套專用的參數設置軟件、數據采集和分析軟件。軟件的詳細使用請閱讀軟件使用說明書（G01NETCS2019S1數據采集儀參數設置軟件使用說明書、G01NETFDC2020S1風電塔安全監測系統使用說明書、DZJC2020S1工程地震動與振動監測系統使用說明書）。

二、產品主要技術參數

指標名稱	技術參數
型號	G01NET-3D型
輸入通道數量	8~16通道（默認單端輸入、支持差分輸入）
輸入量程及分辨率	-10~10V/0.005mV
采樣頻率	16~600Hz（各通道完全同步）
存儲容量及存儲格式	存儲容量：標配16G SD卡，數據存儲格式：文本格式
數據遠程傳輸	支持UDP、TCP\IP Client、TCP\IP Server三種通信方式；默認為TCP\IP Server；上電后默認為連續傳輸。可以采用4GDTU傳輸數據
時間校正功能	人工校準、遠程服務器校準
顯示功能	7寸或者4.3寸LCD，
動態范圍	≥120dB
供電	DC12V
功耗	7瓦
尺寸（LWH,mm）	270205120
輸入阻抗	1M歐姆
外部接口	7寸LCD屏幕配： 1個串口，2個USB口，1個網口 4.3寸LCD屏幕配： 1個串口，2個USB口，1個網口
工作溫度	溫度：-35℃～+70℃ 濕度：≤90%
觸發截止頻率	軟觸發，默認20Hz,可設置
現場數據存儲觸發模式	基于幅值觸發

l 爆破監測、風機塔、橋梁等建筑物結構安全監測。

l 精度高、功耗低、體積小、數據的實時采集、數據的觸發式存儲、數據的實時傳輸、人機操作界面。

橋梁監測,水壩監測,古建筑監測,爆破監測,地震監測

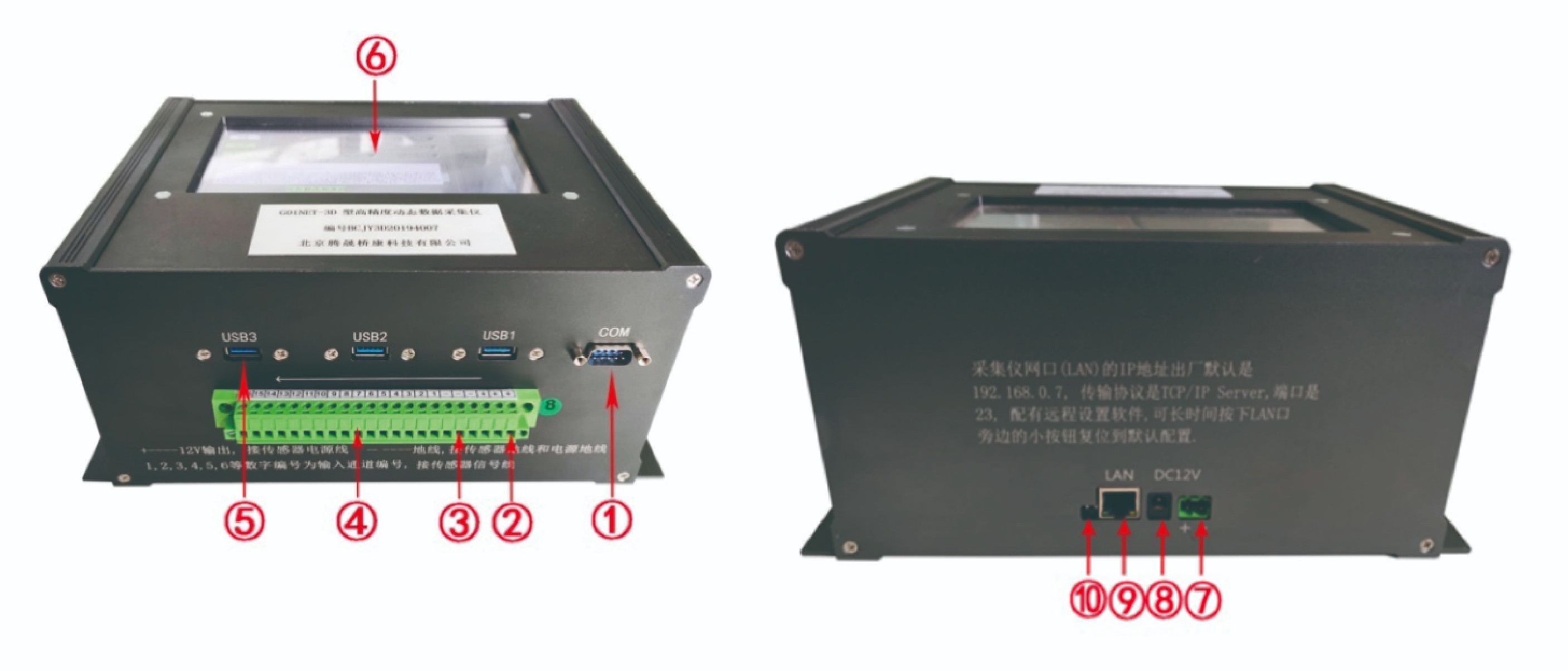

序號	名稱	描述
①	COM	數據傳輸接口，需要串口轉網口模塊才能使用，備用功能。
②	12V輸出	接線端子上標注（+），接傳感器的電源線，給傳感器供電，多個傳感器可共用。
③	地線（GND）	接線端子上標注（-），接傳感器地線和屏蔽線以及溫度補償線，多個傳感器可共用。
④	信號通道	接線端子上標注1~16都屬于信號通道，接傳感器信號線，每個通道只允許接一個信號線。
⑤	USB	USB接口接鼠標或者U盤用。
⑥	顯示屏	顯示采集儀運行狀態、參數設置顯示
⑦	12V輸入	接線端子式12V直流電輸入接口，
⑧	12V輸入	插孔式12V直流電輸入接口，給采集儀供電，出廠時標配電源適配器。
⑨	LAN	通用網口，數據傳輸接口，連接交換機或者服務器。
⑩	復位按鈕	通電時長按5秒，恢復采集儀網口IP和端口號的出廠設置。
端子排詳細說明：采集儀端子排共22個接口，從右到左開始數，1、2、3接口是給傳感器供電的電源正極（標簽上標注“+”），4、5、6是用于接傳感器的地線和傳感器供電電源的地線（標簽上標注“-”）。7到22號端口是模擬信號輸入接口標簽上標注“1”——“16”），接傳感器信號線。如果標簽上的標注與端口未能實現逐一對應，請按照此順序連接。
