一、產品簡介

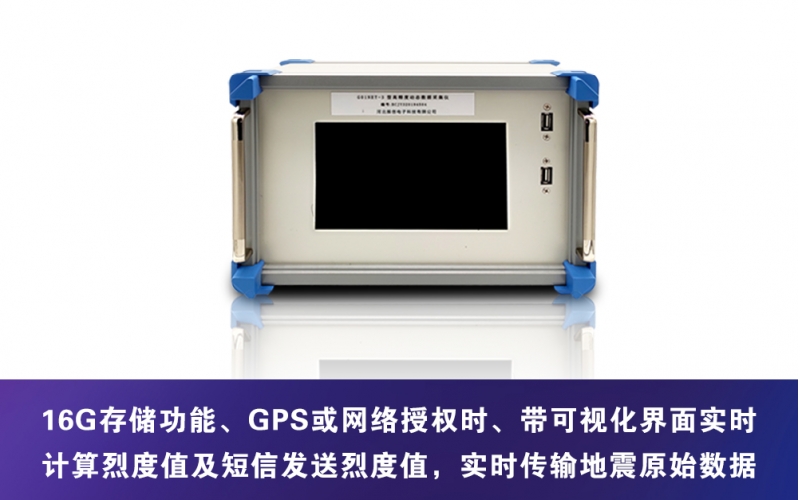

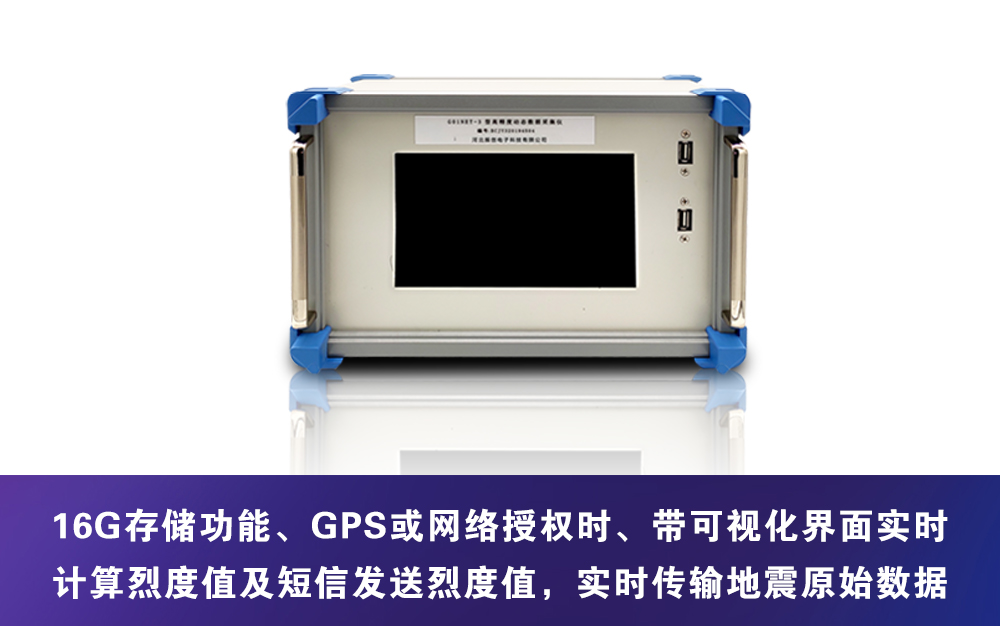

G01NET-3型強震記錄儀是一款帶有LCD觸摸屏，具有監測數據同步采集、現場存儲、數據實時上傳功能的動態數據采集儀。這款采集儀具有6個轉換精度為24bit的模擬量輸入通道；支持GPS、北斗、上位機網絡對采集儀進行校時。此采集儀可選擇配置電池和短信模塊，數據遠程傳輸時需要配置一個串口服務器或者4GDTU。
此儀器支持客戶二次開發。我方可免費開放采集儀的通訊協議。
儀器配套專用的參數設置軟件、數據采集和分析軟件。軟件的詳細使用請閱讀軟件使用說明書（G01NETCS2019S1數據采集儀參數設置軟件使用說明書、DZJC2020S1工程地震動與振動監測系統使用說明書）。
二、產品主要技術參數
指標名稱 | 技術參數 | |
G01NET-3-A | G01NET-3-B | |
輸入通道數量 | 3通道（默認單端輸入、支持差分輸入） | 6通道（默認單端輸入、支持差分輸入） |
輸入量程及分辨率 | -10~10V/0.005mV | |
采樣頻率 | 1~2000Hz （各通道完全同步） | |
存儲容量及存儲格式 | 存儲容量：標配16G SD卡，數據存儲格式：文本格式 | |
短信報警功能 | 短信報警（此功能需要單獨購買） | |
數據傳輸 | 支持UDP、TCP/IP Client、TCP/IP Server三種通信方式；默認為TCP/IP Server；可以采用4GDTU傳輸數據 | |
顯示功能 | 帶LCD顯示屏，帶觸摸（可設置息屏） | |
動態范圍 | ≥120dB | |
供電 | DC12V；自帶電池為20AH | |
功耗 | 10.5瓦 | 10.6瓦 |
尺寸（L*W*H,mm） | 450*310*200 | |
輸入阻抗 | 1M歐姆 | |
外部接口 | 2個串口，2個USB口 | |
工作溫度 | 溫度：-35℃～+70℃ 濕度：≤90% | |
觸發截止頻率 | 軟觸發，默認為20Hz,可設置 | |
現場數據存儲觸發模式 | 基于幅值觸發 | |
三、應用范圍
l 主要用于記錄大壩，山體斜坡斷裂帶的地震動情況監測。
四、產品特點
l 精度高、功耗低、數據的實時采集、數據的觸發式存儲、數據的實時傳輸、人機操作界面（可設置息屏）、 支持短信報警。

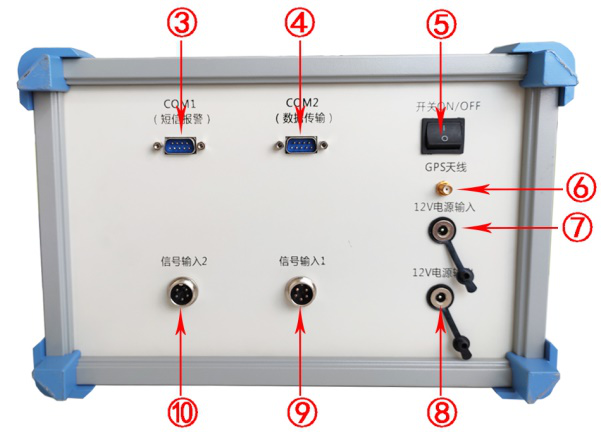

五、儀器外觀介紹
序號 | 名稱 | 描述 |
① | 顯示屏 | 強震記錄儀運行狀態顯示，參數設置顯示。 |
② | USB | USB接口總共2個，接鼠標或者U盤用。 |
③ | 短信報警 | 短信報警COM1接口，該接口連接短信報警模塊。 |
④ | 數據傳輸 | 數據傳輸COM2接口，該接口連接串口轉網口模塊（DTU），實現數據遠程傳輸。 |
⑤ | 開關NO/OFF | 強震記錄儀電源開關按鍵 |
⑥ | GPS天線 | GPS天線連接口，連接GPS接收器可以自動校準強震記錄儀系統時間。 |
⑦ | 12V輸入 | 12V直流電輸入口，給強震記錄儀供電，出廠時標配電源適配器。 |
⑧ | 12V輸出 | 12V直流電輸出口，給其他配件供電。 |
⑨ | 信號輸入1 | 連接傳感器的接口，配有五芯航空接頭。 |
⑩ | 信號輸入2 | 連接傳感器的接口，配有五芯航空接頭。 |
