一、產品簡介
傾角是反應各種擺動結構的重要參數,通常使用有線連接的方式進行數據的采集。但是受擺動結構的工作環境和工期任務的制約,有線連接的方式不能很好的滿足客戶的需要。QI-4G無線動態傾角儀是一款雙軸智能數字傾角儀。
QI-4G無線動態傾角儀整合了無線通訊領域、傳感技術領域以及計算機領域的資源,具有低功耗、體積小、精度高、高靈敏度、效率較高等特點,可廣泛應用于各種大型結構擺動狀態的監測。
二、主要技術參數
表1 QI-4G無線動態傾角儀技術參數
指標名稱 | 技術參數 |
型號 | QI-4G型 |
測量范圍 | ±90° |
最小分辨率 | 0.0055 |
輸出 | 三軸輸出 |
采樣率 | 1~50Hz |
帶寬范圍 | DC~10Hz |
通訊方式 | 4G |
數據格式 | 原始數據 / 分析結果 |
工作電壓 | DC9~24V |
配置參數 | RS-485 / 9600 Baud |
抗電磁干擾 | 低電壓電磁兼容性以及證書 |
工作環境 | 溫度:-30~+75℃ 濕度:<90% |
尺寸(L*W*H,mm) | 體積Φ80*70*68mm;底座安裝孔孔間距54*49mm,螺紋孔直徑4mm |
防水等級 | IP65 |
三、應用范圍
主要用于監測橋墩、煙塔等高聳建筑物的傾斜與水平的位移;適用于常規大地測量方式難以觀測到的隱蔽部位的變形量,并配合自動化系統可做長期健康監測。有4G信號的地方該設備都可以使用。
四、產品特點
l支持超低功耗,防水鋁制包裝;
l內置三軸傾角傳感器芯片,量程可達±90°;
l數字信號傳輸,避免電纜帶來的測量噪聲,抗干擾能力強;
l可實時傳輸原始數據或傾斜角運算結果;
l外型小巧,重量輕,安裝方便,免除繁瑣的現場布線;
l無活動部件,可靠性高;
l多種配件可供選擇,適應各種條件下的監測。

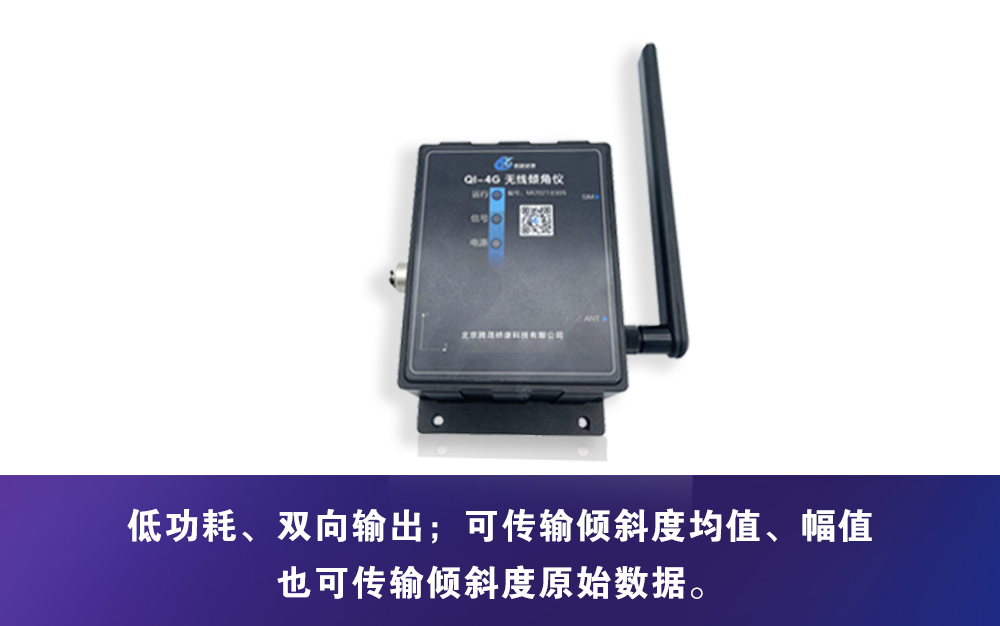

圖1 QI-4G無線動態傾角儀
