一、儀器簡介
該應變計精選高精度進口電阻應變計作為元件，經過粘貼組橋、修正等工藝制作而成；同時集成了信號調整電路，直接輸出電壓信號，無需再接應變儀。
QZDB-A型動態應變計可與我司生產的G01NET系列采集儀配套使用，也可與其他采集電壓信號的采集儀配套使用。
二、主要技術指標
表1 QZDB-A型動態應變計主要技術指標
橋型 | 全橋 |
橋路電阻（Ω） | 350±1 |
非線性（%FS） | ≤±2 |
供電電壓(V) | 12 |
輸出參量 | 單端電壓輸出 |
靈敏度（ | 0.0013（可調） |
量程（ | -3000~3000 |
漂移（ | ≤±3 |
防護等級 | IP66 |
溫度范圍（℃） | -20~80 |
重量（g） | 80 |
尺寸（L*W*H） | 206*55*27mm |
4芯屏蔽電纜標配長度（m） | 3 |
傳輸距離（m） | ≤300 |
三、應用范圍
主要應用建筑物或大型結構體的動態應變監測。如混凝土、鋼結構、海上風力發電塔等在臺風、海浪作用下的動應變應力監測。
四、產品特點
1、可靠度高、使用壽命長。
2、分辨率高。
3、靈敏度高。
4、安裝方便。

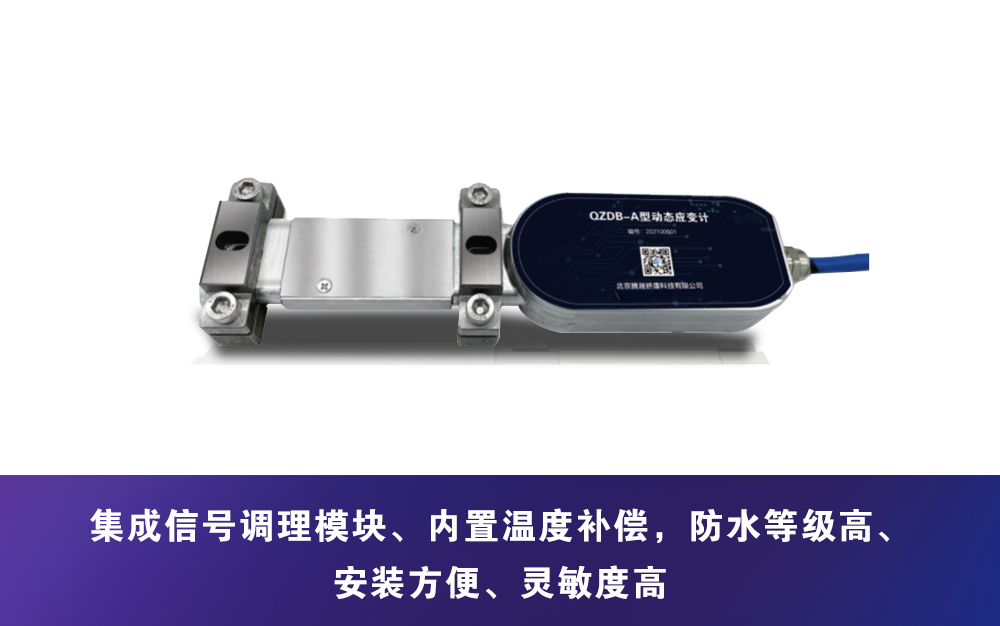

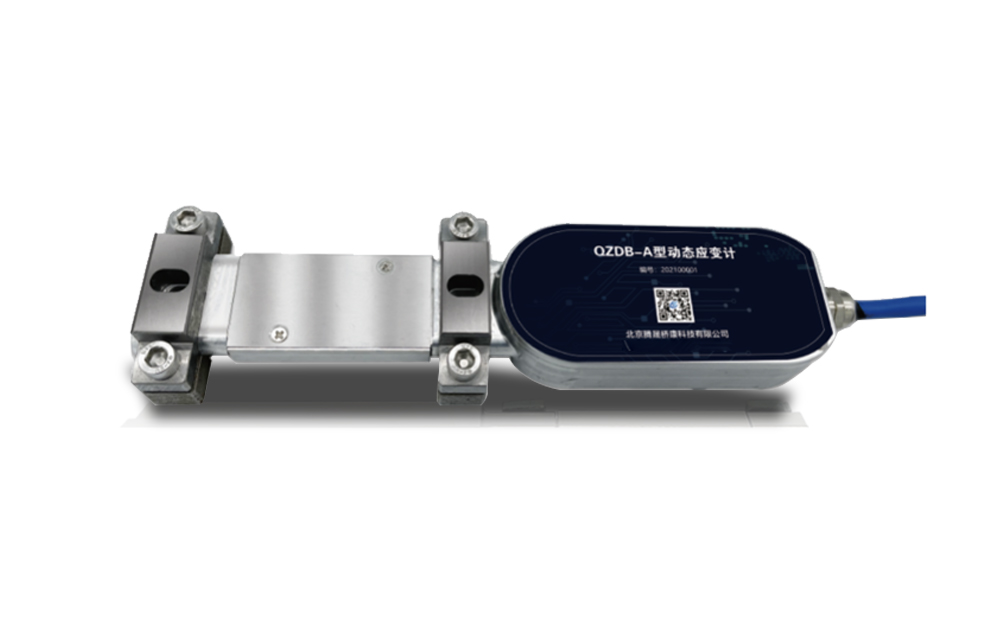

圖1 QZDB-A型動態應變計
