一. 儀器簡介

     QY-Ⅲ型傾角儀主要用來測量橋梁在靜加載下的傾角值，并通過公式可求出橋梁的撓度值Y。

    儀器具有精度高、使用方便、快捷、對環境條件要求不高和抗干擾能力強的特點。此傳感器可與我司生產的G01NET-3(DH)系列采集儀配套使用，也可與其他采集電壓信號的采集儀配套使用。

    靜態撓度測量： 加載測量

    在加載前應先測量傾角儀的輸出電壓 V01；在橋梁加載后，測量傾角儀的輸出電壓 V02，卸載后再測量一次傾角儀的輸出電壓 V03。

    由傾角儀算撓度時，要將角分換算為徑。1 角分=2.909×10-4 徑。 當測得橋梁各點的傾角之后，通過軟件即可計算出橋梁的撓度。

    動態撓度測量：

    當動荷載（重車等）通過橋梁時，用數據采集系統將每一測點傾角儀的輸出電壓采集并存儲后，應用動態撓度測量軟件即可求得動撓度。

二.儀器用途及特點

用途：

主要用于測量結構的相對傾斜度、橋梁和樓房的靜態和動態撓度。

儀器特點：

1、采用電容傳感和無源伺服技術。

2、分辨率高。

3、靈敏度高。

三.系統主要性能指標

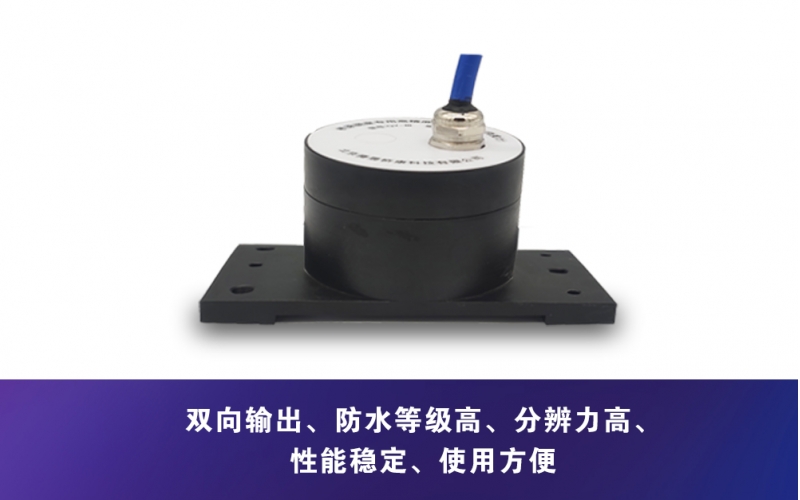

圖2.1.1 QY-Ⅲ 撓度計
