一、儀器簡介

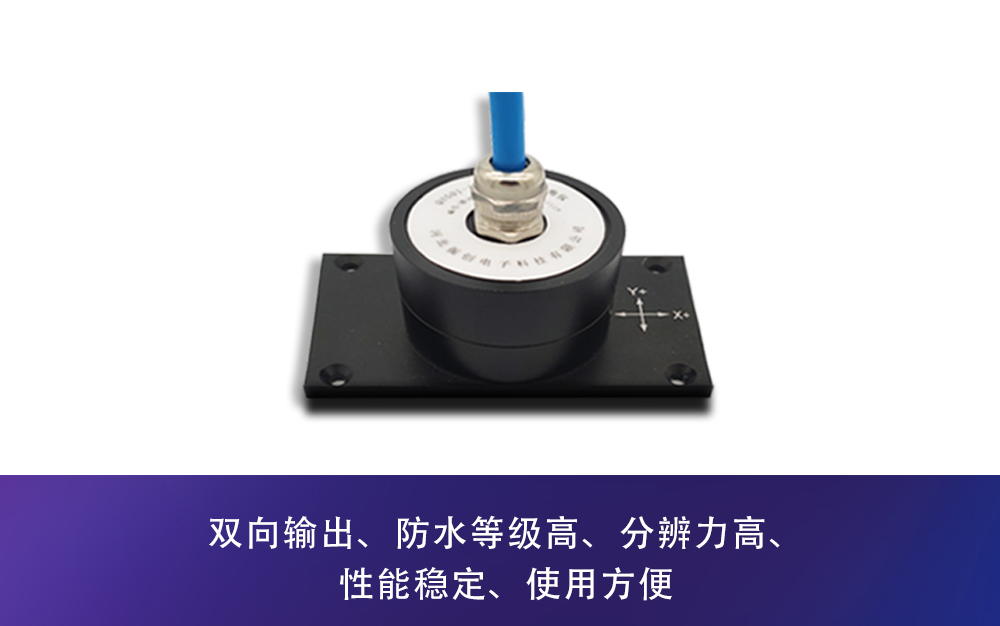

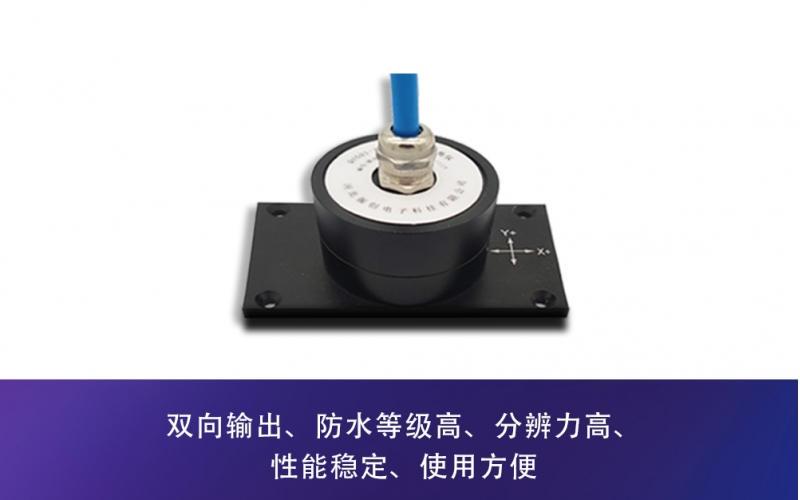

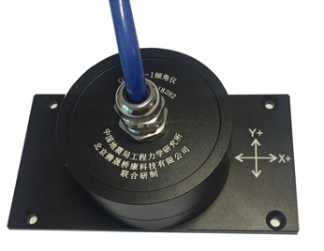

QYG01-I傾角儀是由中國地震局工程力學研究所、北京騰晟橋康科技有限公司聯合研發的具有自主知識產權的精品傳感器。
QYG01-I傾角儀為大量程、高精度的二分量傾斜度測量傳感器。此儀器采用高精度的差動電容芯片作為感應器件，具有體積小、精度高、使用方便、快捷、對環境條件要求不高和抗干擾能力強等特點，即能精確測量靜態傾斜度，也能測量動態傾斜度。該傳感器可與我司生產的G01NET系列采集儀配套使用。
二、技術參數
QYG01-I傾角儀技術參數如下表所示：
表1 QYG01-I傾角儀技術參數
指標名稱 | 技術參數 |
型號 | QYG01-I |
靈敏度 | 0.28V/° |
帶寬動態范圍 | >75dB |
滿量程 | ±15度，可定制為±1度、±30度 |
分辨率 | 0.001度 |
帶寬范圍 | DC~8Hz；DC~10Hz可定制 |
工作電壓 | DC12V |
工作環境 | 溫度：-35℃～+70℃ 濕度：≤90% |
輸出 | 二分量輸出，可定制為單分量輸出 |
尺寸（L*W*H,mm） | 體積Φ129*72*57mm;孔間距110*60mm；孔徑5mm(M5沉孔) |
防水等級 | IP68 |
三、應用范圍
主要應用于陸上、海上風力發電塔、橋梁、橋塔、高層建筑物、碼頭、海洋平臺、樓房、古建筑物等結構的二維動態傾斜度的測量及監測。
四、產品特點
1、可靠度高、使用壽命長。
2、分辨率高。
3、靈敏度高。
4、防水等級高。
5、安裝方便。
