一、產品簡介

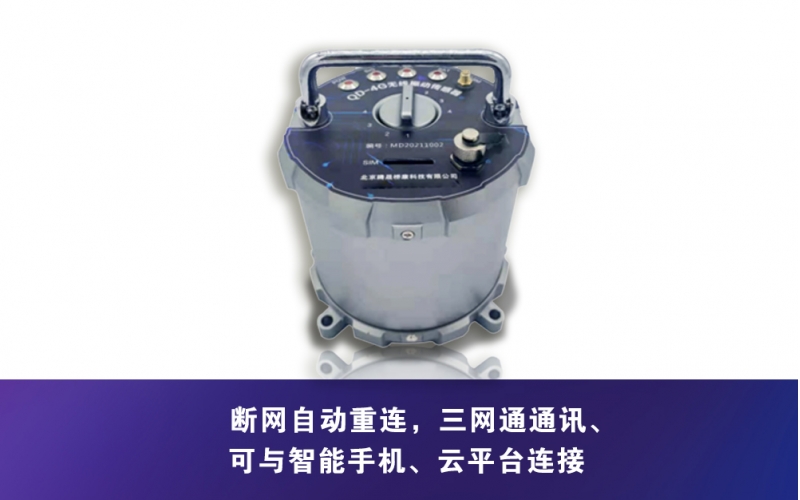

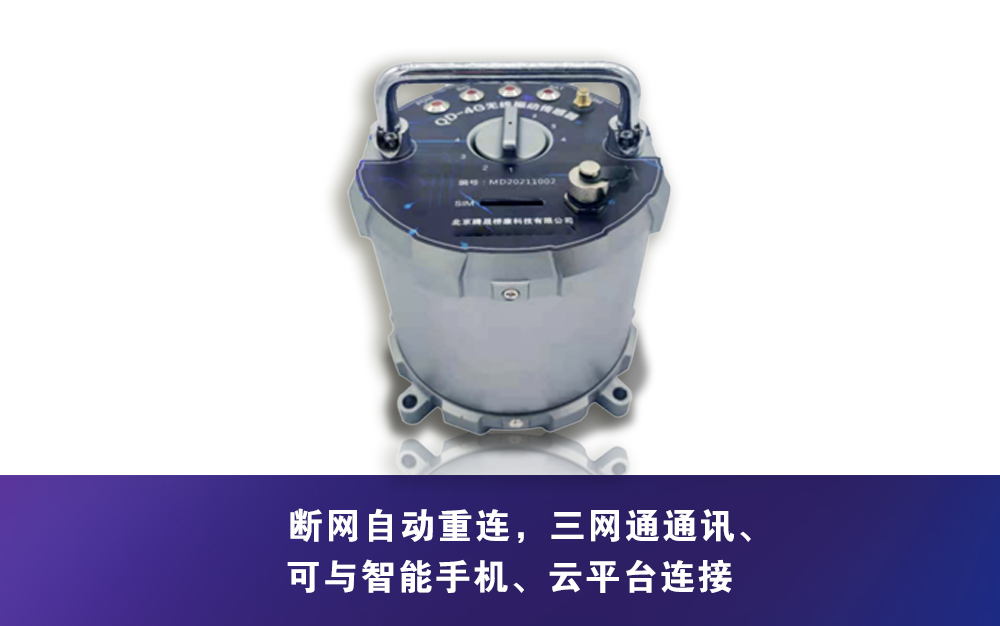

QD-4G無線多功能振動傳感器是由北京騰晟橋康科技有限公司研發的具有自主知識產權的高精度傳感器。
QD-4G無線多功能振動傳感器具有靈敏度高、動態范圍大、操作簡單、安裝方便;內置加速度和速度檔位,根據開關旋鈕可進行對振動加速度、振動速度、振動位移的監測;檔位開關采用外置旋鈕,操作靈活。
QD-4G無線多功能振動傳感器用穩定的短周期機械擺,配置高靈敏度的電磁換能器,并應用了電子反饋技術,觀測頻帶為0.25~100Hz。電子反饋技術的使用提高了速度計的動態范圍,降低了傳感器的非線性失真。
QD-4G無線多功能振動傳感器結構簡單,內置地震計、24位數據采集器、4G通訊模塊、穩壓電路、性能穩定,易于使用和維護。通過面板上的指示燈就很容易判斷儀器工作狀態。
二、應用范圍
1、場地的脈動(微振動)和爆破振動測量。
2、樓宇、古建筑的振動監測。
3、地震測量或監測。
4、山體斜坡、油氣勘探等微地震觀測。
5、大振動測量。
三、產品特點
1、采用工業級芯片,工作溫度-40℃~70℃,可靠性高、使用壽命長。
2、內置保護原件,具有優秀的防靜電能力。
3、工業級4G芯片,網絡穩定、可靠。
4、內置24位AD轉換器,性能穩定、分辨率高。
5、高靈敏度拾振器,可測量范圍寬、靈敏度高。
6、集成度高、易維護。
7、寬電壓工作范圍,支持9~24V供電
四、主要參數
QD-4G無線多功能振動傳感器檔位及靈敏度說明:表1
組合情況 | 1檔 | 2檔 | 3檔 | 4檔 | |
① | 檔位說明 | 加速度 | 小速度 | 中速度 | 大速度 |
靈敏度(V·s2/m或V·s/m) | 0.32 | 23.65 | 1.62 | 0.62 | |
② | 檔位說明 | 加速度 | 小速度 | 中速度 | 位移 |
靈敏度(V·s2/m或V·s/m或V/mm) | 0.32 | 23.65 | 1.62 | 0.0025 | |
③ | 檔位說明 | 小速度 | 中速度 | 大速度 | 位移 |
靈敏度(V·s/m或V/mm) | 23.65 | 1.62 | 0.62 | 0.0025 | |
說明:②中2、3檔位可根據需求在小、中、大三個速度量程中任選其中兩個;位移靈敏度可定制。 |
QD-4G無線多功能振動傳感器主要參數說明:表2
項目 | 技術指標 | |||||
結構 | 三分向一體式、電磁換能力平衡式 | |||||
通訊模式 | 4G通信 | |||||
數據格式 | 原始數據/分析結果 | |||||
供電電壓 | 9~24V | |||||
功率 | 2W | |||||
工作溫度 | -40~70℃ | |||||
防水等級 | IP65 | |||||
重量 | 1.8Kg | |||||
尺寸(L*W*H,mm) | 140.4*140.4*126 | |||||
詳細技術參數 | ||||||
檔位
參數 | 加速度 | 小速度 | 中速度 | 大速度 | 位移 | |
最大量程 | 加速度(m/s2) | 20 | - | - | - | - |
速度(m/s) | - | 0.125 | 0.3 | 0.6 | - | |
位移(mm) | - | - | - | - | 2000 | |
通頻帶(dB) | 0.25~80 | 1~100 | 0.25~100 | 0.17~100 | 0.1~35 | |
分辨率 | 加速度(m/s2) | 3.1×10-4 | - | - | - | - |
速度(m/s) | - | 4.2×10-6 | 6.1×10-5 | 1.6×10-4 | - | |
位移(mm) | - | - | - | - | 0.1 |
QD-4G無線多功能振動傳感器
