二、系統原理與組成

2.1系統原理

螺栓松動在線監測系統對旋轉型螺栓松動狀態進行監測，監測參數為螺母反旋角度。通過選型開發的角度編碼器配合定制化機械結構設計的傳感器外殼，完成螺母相對螺栓的旋轉角度監測，并將旋轉角度物理量轉化為電信號，由下位機采集站進行采集，采集到的數據通過TCP/IP協議上傳中控室服務器，中控室服務器將采集到的旋轉角度利用核心算法完成數據分析，計算得到被監測螺栓的松動程度，最終由顯示軟件對監測參數及分析結果進行直觀展示。

2.2系統組成

系統由螺栓松動傳感器、供電系統、采集儀、采集子程序、監測頁面程序組成。

傳感器通過RS485總線與采集儀連接，采集儀通過網口或網關與采集子程序交互，完成數據采集入庫；監測頁面程序通過與數據庫交互實時顯示監測結果及進行數據管理。

因連接螺栓傳感器數量繁多，各傳感器與采集儀間采用RS485串行總線的通信方式。每個傳感器都作為從站使用。

具體的系統組成拓撲圖如1所示。

2.3系統功能

本系統實時監測各關鍵部件螺栓的松動狀態，對被監測螺栓ID地址分配、初始值校準、松動顯示及趨勢繪制、松動角度顯示、歷史角度等數據進行綜合管理，通過數據分析得出關鍵位置連接緊固件的載荷分布情況，并通過系統軟件豐富的圖譜顯示功能進行展示。

三、螺栓松動監測傳感器

3.1技術參數

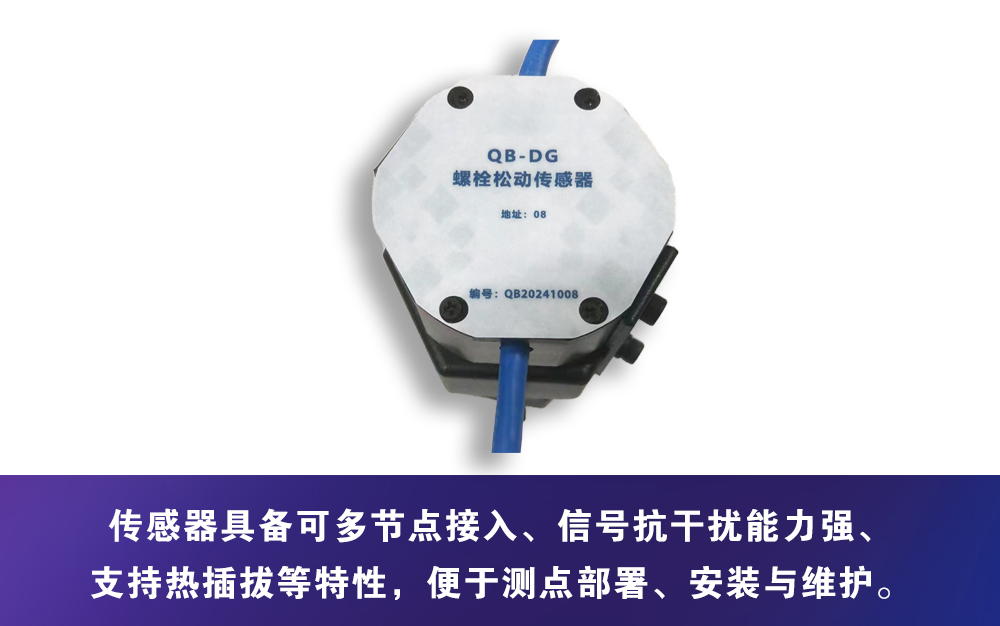

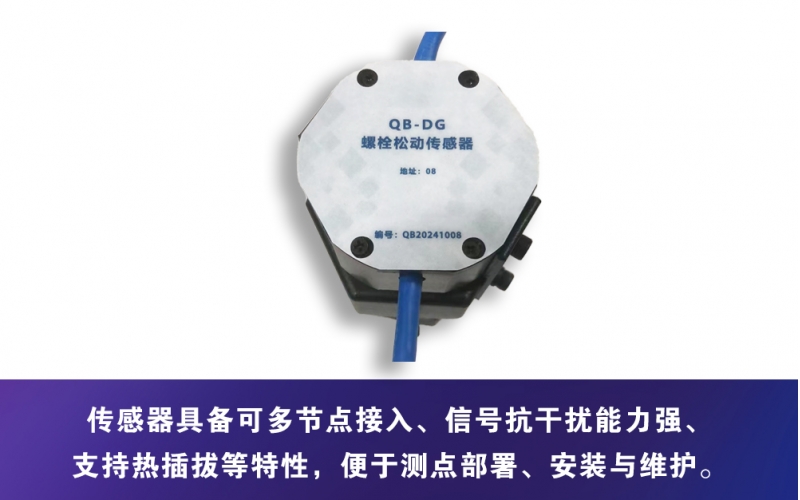

傳感器具備可多節點接入、信號抗干擾能力強、支持熱插拔等特性，便于測點部署、安裝與維護。傳感器具體技術參數如表1所示。
