一、產品簡介

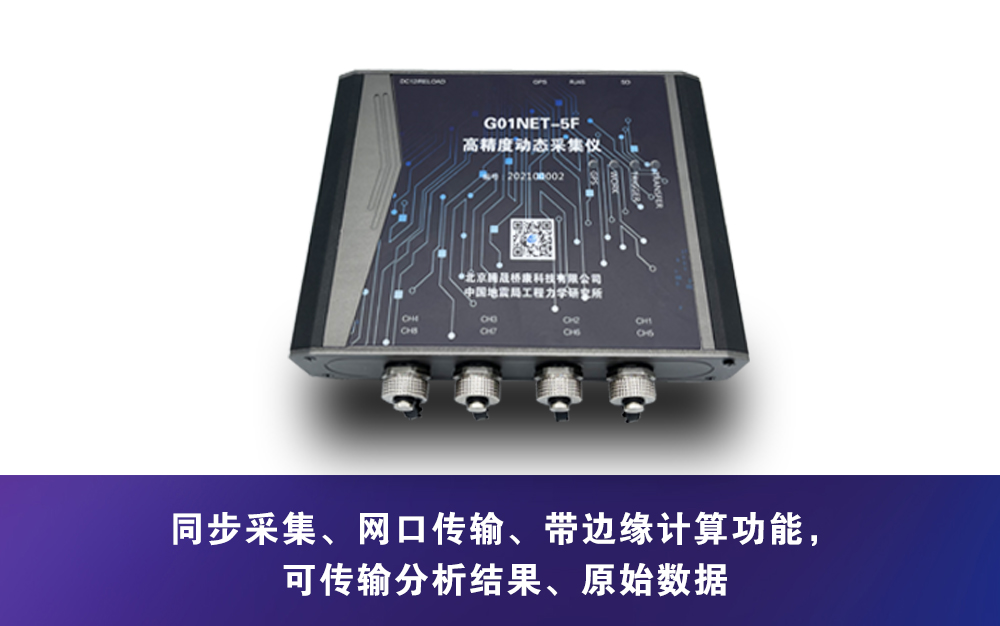

G01NET-5F型采集儀是一款32位高精度采集儀，具有監測數據同步采集、現場存儲、數據實時上傳、數據分析功能的動態數據采集儀。這款采集儀具有8通道模擬量輸入通道、32bit轉換精度；支持北斗、GPS、上位機網絡三種方式對采集儀進行校時；這款采集儀具有遠程修改SD卡內運行參數、遠程拷貝數據、SD卡存儲空間監控功能。
此儀器支持客戶二次開發。我方可免費開放采集儀的通訊協議。
儀器配套專用的參數設置軟件、數據采集和分析軟件。軟件的詳細使用請閱讀軟件使用說明書（G01NETCS2020S2數據采集儀參數設置軟件使用說明書、G01NETFDC2020S3風電塔安全監測系統使用說明書、DZJC2020S6工程地震動與振動監測系統使用說明書）。
二、應用范圍
l 爆破監測、地震監測、微震監測、風機塔等建筑物結構安全監測。
三、產品特點
l精度高：采用32位高精度轉換芯片，提高采樣精度
l獨立AD：8個通道采用8顆AD芯片，通道間零串擾
l高性能：選擇Arm? Cortex?-M7內核做中央處理器，保證高性能同時注重功耗控制
l體積小：197*150*44.26(mm)的體積增加使用的靈活性，更方便了設備的安裝
l數據的實時采集、數據的觸發式存儲、數據的實時傳輸；可設置觸發閾值，并將數據自動存儲SD卡
l全球實時定位、海拔測算功能；實時定位采集儀經緯度，測算當前海拔值，信息全面
四、產品主要技術參數
指標名稱 | 技術參數 |
型號 | G01NET-5F |
ADC精度 | 32位 |
模擬信號輸入通道 | 8通道（默認單端輸入、支持差分輸入） |
輸入量程及分辨率 | -10~10V/0.001mV |
動態范圍 | ≥139dB |
采樣頻率 | 可設置為1~4800Hz （各通道完全同步） |
通訊端口 | LAN 10M / 100M |
通訊協議 | TCP-C / TCP-S / UDP |
傳輸數據類型 | 原始數據 / 分析結果 |
存儲容量及存儲格式 | 存儲容量：標配16G SD卡 |
校時 | GPS、北斗 |
供電 | DC12V |
功耗 | 4W |
尺寸（L*W*H,mm） | 197*150*44.26（導軌安裝固定） |
輸入阻抗 | 1MΩ |
工作溫度 | 溫度：-35℃～+70℃ 濕度：≤90% |
現場數據存儲觸發模式 | 基于幅值觸發 |

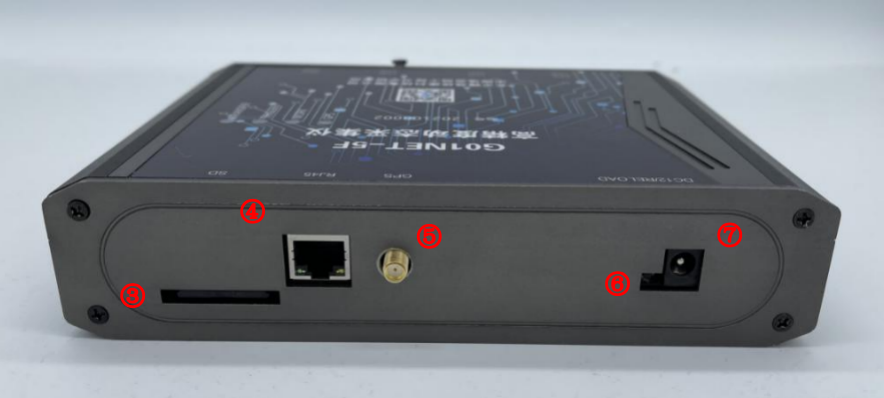

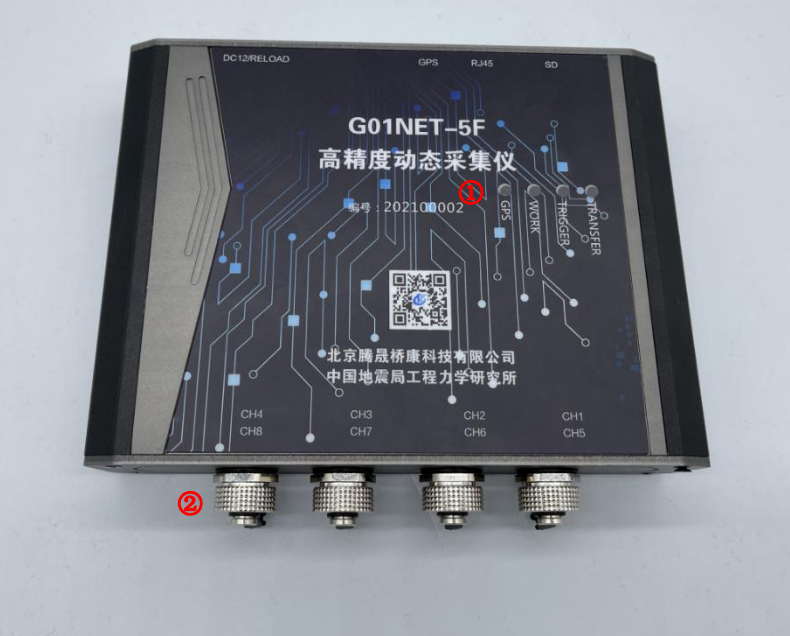

表2 G01NET-5F高精度無線采集儀外觀說明
標號 | 名稱 | 技術參數 |
① | 指示燈 | 顯示設備工作狀態：GPS燈、數據傳輸燈、觸發燈、信號狀態燈 |
② | 通道接口 | 8個輸入通道（默認單端輸入、支持差分輸入） |
③ | SD卡 | SD卡槽 |
④ | 網口 | 數據傳輸 |
⑤ | GPS | GPS天線 |
⑥ | 復位按鍵 | 長按5秒鐘恢復出廠設置 |
⑦ | 電源口 | DC12V輸入 |
