一、儀器簡介
QZ2012系列速度拾振器是由中國地震局工程力學研究所、北京騰晟橋康科技有限公司聯合研發的具有自主知識產權的精品傳感器。
該傳感器采用差分式磁鋼感應振動的原理，使用了無源閉環伺服技術，具有良好的低頻特性及良好的阻抗匹配特性。
此系列速度拾振器是一種用于低頻振動測量的多功能振動速度計，可測量微速度、中速度、大速度信號。該傳感器可與我司生產的G01NET系列采集儀配套使用，也可與其他采集電壓信號的采集儀配套使用。
二、應用范圍
主要用于場地的脈動（微振動）和爆破振動測量；樓房等高樓建筑物的脈動、風振、地震測量或監測；橋梁等大跨度結構物的超低頻脈動（微振動）和大振動測量。
三、產品特點
四、主要技術指標
QZ2012系列速度拾振器有五個型號，具體型號的儀器的主要技術指標如下表所示：
型號
技術指標 | QZ2012-A （無源爆破專用） | QZ2012-B （無源微震計） | QZ2012-C （無源） | QZ2012-D （無源） | QZ2012-E (有源微震計) |
有效頻帶范圍（Hz） | 4.5~3000 | 4.5~3000 | 0.5~50 | 0.25~20 | 0.5~35 |
靈敏度（V.S/m） | 100 | 250 | 0.8 | 0.1 | 1600 |
輸出阻抗 （KΩ） | 3.8 | 25 | 13 | 12 | 1 |
分辨率(m/s) | 2x10-8 | 1x10-8 | 2x10-7 | 1x10-6 | 1x10-9 |
最大量程(m/s，0-p) | 0.05 | 0.02 | 6.25 | 50 | 0.0063 |
尺寸（L*W*H） | 三向：200*144*80mm | 200*150*163mm | |||
使用環境 | 溫度：-35℃～+70℃ | ||||

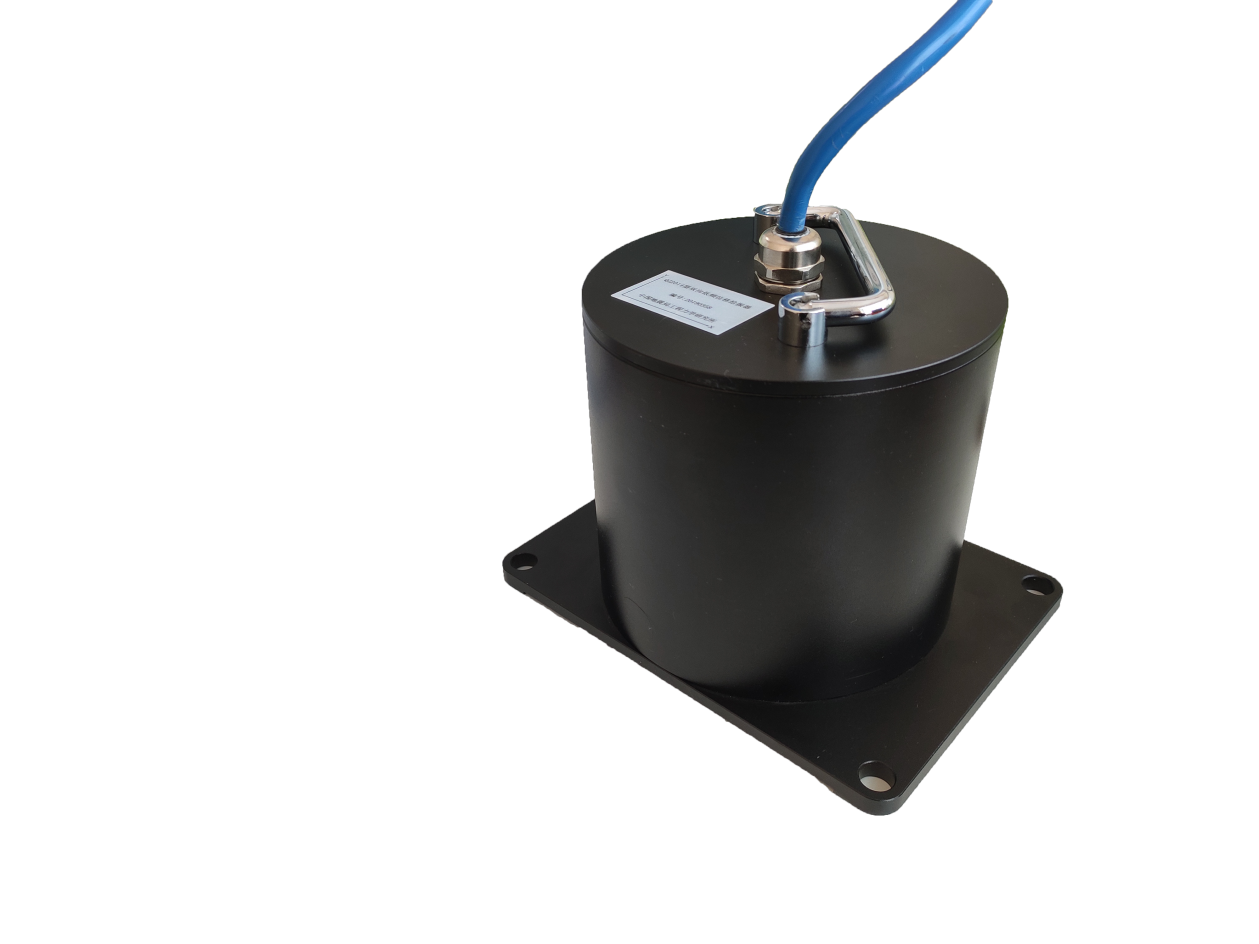

圖1 QZ2012型速度拾振器
