一、 儀器簡介
G01NET-3-S一體式強震儀具有靈敏度高、動態范圍大、防水等級高、易維護等特點。
G01NET-3-S集成了加速度感應、采集、存儲、數據傳輸、檢測等多種功能為一體的強震儀,內部包含三向力平衡加速度計、24位采集器、數據存儲單元、網絡通訊以及GPS授時單元。通過面板上的指示燈就很容易判斷儀器工作轉態。
二、應用范圍
1、水電站大壩、核電站等重要建筑物結構強震動觀測;
2、大壩、大橋、車站、隧道等設施的振動監測;
3、場地地震安全性評估等;
4、人工爆破觀測;
5、應急流動地震觀測、地震科學考察、地震預警監測、滑坡落石監測;
6、應急流動觀測;
7、構建地震烈度速報與地震預警網絡;
8、自由場地強震觀測。
9、軌道交通振動監測
三、產品特點
1、可靠度高、使用壽命長。
2、分辨率高。
3、靈敏度高。
4、測量范圍寬。
5、防水等級IP67。
6、集成度高、易維護。
四、主要技術指標
G01NET-3-S一體式強震儀主要技術指標如下表所示:
表1 G01NET-3-S一體式強震儀主要技術指標
G01NET-3-S內置傳感器 | G01NET-3-S內置采集器 | ||
結構原理 | 三向力平衡式 | AD | 24位 |
量程 | ±2g、±4g | 動態范圍 | ≥120dB |
帶寬 | 0-200Hz | 采樣率 | 1-2000Hz |
靈敏度 | 1~3V/g | 輸入量程及分辨率 | -10~10V/0.005mV |
加速度分辨率 | 0.000002g | 存儲容量及存儲格式 | 存儲容量:標配16G SD卡,數據存儲格式:文本格式 |
動態范圍 | ≥125dB | 輸入通道數量 | 3或者6通道 |
線性度誤差 | ≤1% | 輸入阻抗 | 1M歐姆 |
橫向靈敏度比 | ≤1%(包括角偏差) | 失真度 | 優于-100dB |
噪聲均方根 | ≤10-6g | 接口 | LAN以太網 |
零點漂移 | ≤500ug/℃ | 協議 | TCP/IP |
調零 | 系統自動調零 | 數據存儲觸發模式 | 幅值、STA/LTA、定時 |
G01NET-3-S整體性能 | |||
授時 | GPS+北斗授時 | 儲存容量 | 16GB SD卡 |
時間同步誤差 | ≤0.01MS | 記錄方式 | 事件觸發記錄,連續波形記錄 |
事件觸發 | 幅值、STA/LTA、定時 | 遠程監控 | 遠程設置參數、工作狀態監空、數據拷貝 |
供電 | 12V | 數據傳輸 | 實時在線傳輸,有線或者無線 |
使用環境 | -35℃~+70℃ | 尺寸(L*W*H,mm) | 200*160*180 |
防水等級 | IP67 | 重量 | 4Kg |

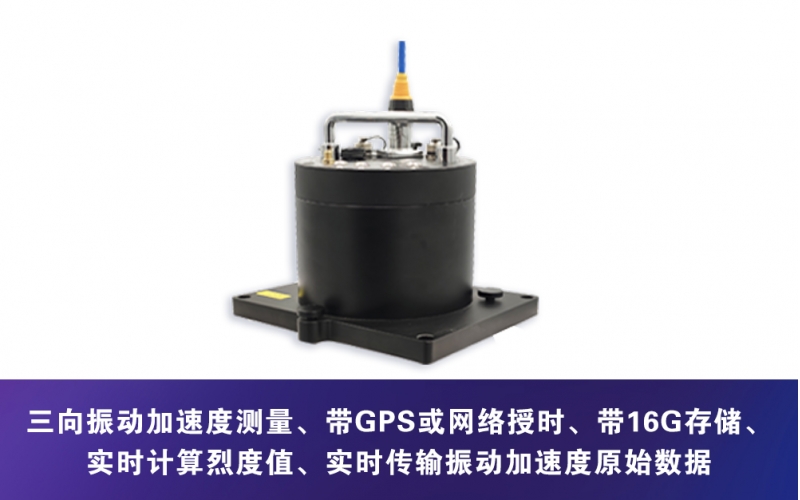

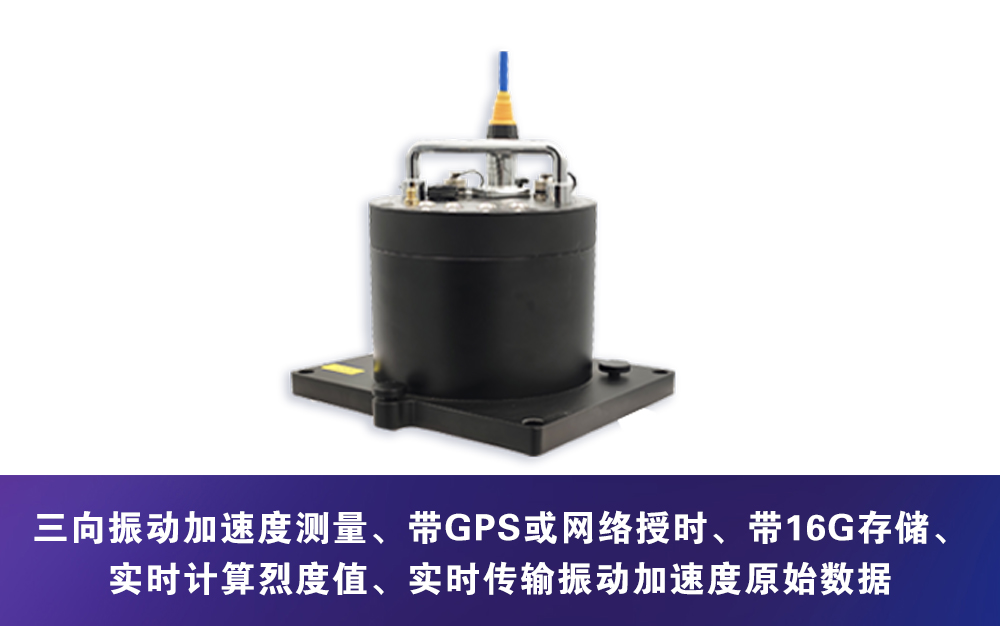

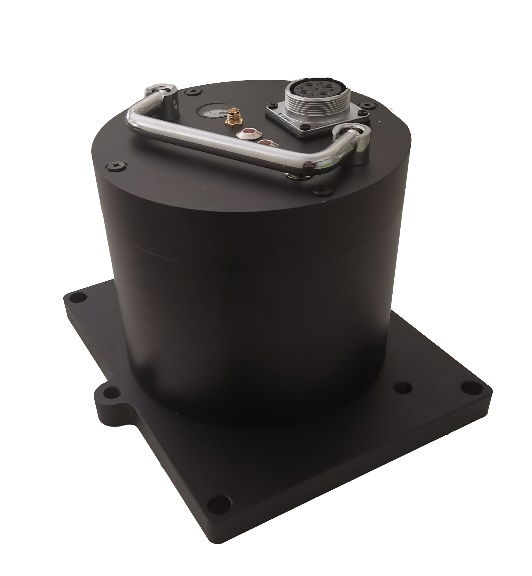

圖1 G01NET-3-S一體式強震儀
