一、儀器簡介

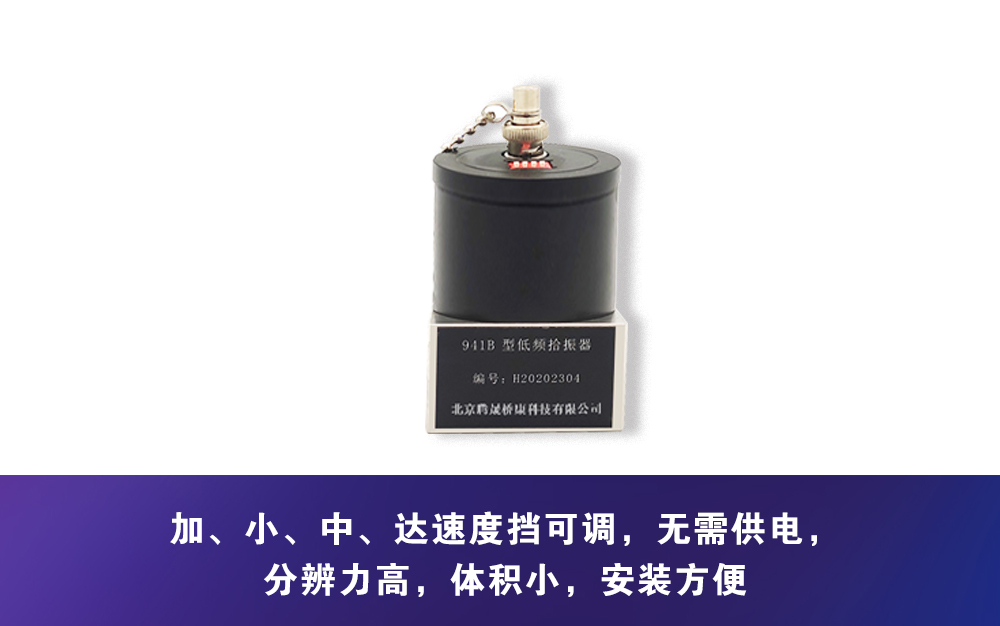

941B型低頻拾振器為多功能振動傳感器，是由中國地震局工程力學研究所、北京騰晟橋康科技有限公司聯合研發的具有自主知識產權的精品傳感器。采用差分式磁鋼感應振動原理，利用無源閉環伺服技術獲得良好的低頻特性及良好的阻抗匹配特性；可輸出振動加速度、加速度兩種參量。

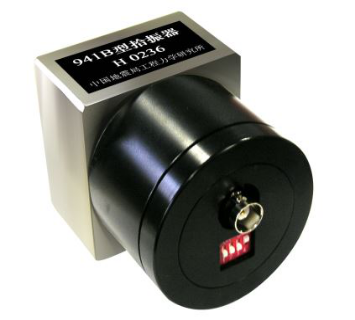

941B型低頻拾振器設有加速度、小速度、中速度和大速度四檔，用戶可根據需求撥動傳感器上微型開關選擇相應的檔位。該傳感器可與我司生產的G01NET系列采集儀配套使用。
二、主要技術指標
941B多功能振動傳感器有四個檔位，每個檔位測量的參量和技術參數如下表所示：
表1 941B多功能振動傳感器技術參數
檔位 技術指標 參量 | 1 | 2 | 3 | 4 | |
加速度 | 小速度 | 中速度 | 大速度 | ||
靈敏度 | 0.3 | 23 | 2.4 | 0.8 | |
最 大 量 程 | 加速度(m/s2，0-p) | 20 | |||
速 度(m/s，0-p) | 0.125 | 0.3 | 0.6 | ||
位 移(mm，0-p) | 20 | 200 | 500 | ||
通頻帶 | 0.25～80 | 1～100 | 0.25～100 | 0.17～100 | |
輸出負荷電阻（kΩ） | 1000 | 1000 | 1000 | 1000 | |
分辨率 | 加速度(m/s2) | 5×10-6 | |||
速 度(m/s) | 4×10-8 | 4×10-7 | 1.6×10-6 | ||
位 移(m) | 4×10-8 | 4×10-7 | 1.6×10-6 | ||
尺寸，重量 | 63*63*80mm ，1kg | ||||
使用環境 | 溫度：-35℃～+70℃ 濕度：≤90% | ||||
三、應用范圍
主要用于超低頻或低頻振動測量、地面和結構物的脈動測量、一般結構物的工業振動測量、高柔結構物的超低頻大幅度測量和微弱振動測量。
四、產品特點
1、可靠度高、使用壽命長；2、分辨率高；3、靈敏度高；
4、線性度高、重復性好；5、測量范圍寬(測量范圍大時分辨率低)；
6、安裝方便；7、體積小；8、動態范圍大；9、無需供電，直接輸出信號。
