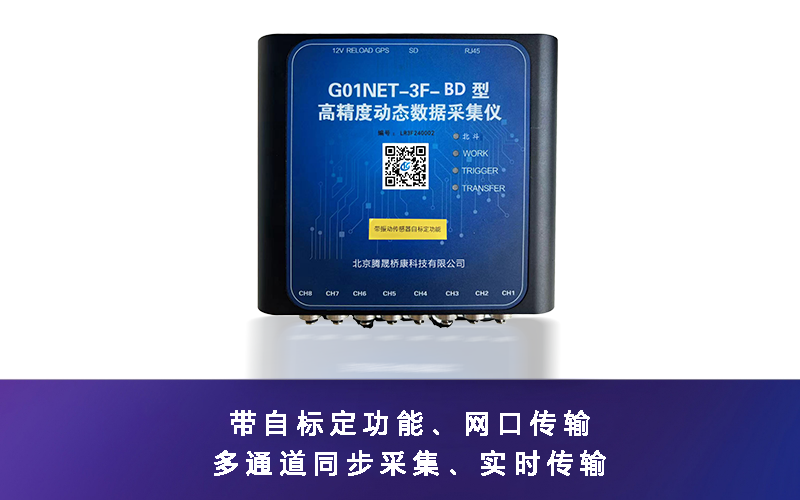

產 品 簡 介:
2 AD分辨率：24位,4～8路模擬量信號同步采集、存儲及實時上傳；
2 支持北斗、上位機網絡三種方式進行校時，內置高精度時鐘芯片；
2 內置信號發生器模塊，能輸出1~300Hz的正弦波信號，具備系統遠程在線標定功能；
2 支持遠程修改參數、拷貝數據、存儲監控、支持二次開發等；
2 可同時采集模擬電壓、電流信號；可接入輸出信號為模擬電壓/電流的傳感器；
2 數據上傳接口：以太網接口；
2 廣泛應用于風電、水（火）電、交通、礦山、橋梁等領域的結構健康監測數據采集；
2 廣泛應用于風機傳動鏈、水輪機組、水泥廠、礦山選煤廠、石化泵站、汽輪機組工等大型工業機械振動監測數據采集；
2 配套恒流源（4mA）可采集IEPE電壓輸出型壓電傳感器信號。
產品技術參數:
表1 G01NET-3F-BD型多通道動態數據采集儀技術參數表
| 指標名稱 | 技術參數 |
| 模擬信號輸入通道 | 4～8通道（可定制） |
| 輸入量程及分辨率 | -10～10V/0.005mV |
| 標定功能(定制配置) | 可定制自帶正弦波信號輸出功能，輸出1~300Hz、幅值0.5V的標準正弦波信號， 頻率可遠程命令設置，可遠程命令關閉或開啟正弦波信號輸出。 |
| 采樣頻率 | 可設置為1～5000Hz（各通道完全同步） |
| 存儲容量及存儲格式 | 存儲容量：標配32G SD卡；數據存儲格式：ASCII |
| 數據遠程傳輸 | 原始數據實時傳輸,可定制為特征值傳輸 |
| 校時 | 北斗或者上位機網絡授時 |
| 動態范圍 | ≥120dB |
| 供電 | DC12V |
| 功耗 | 5W |
| 尺寸（L*W*H,mm） | 165*190*48（安裝方式為導軌卡扣） |
| 輸入阻抗 | 1MΩ |
| 工作溫度 | 溫度：-35℃～+70℃ 濕度：≤90% |
| 現場數據存儲觸發模式 | 基于幅值觸發 |
接 口 說 明:

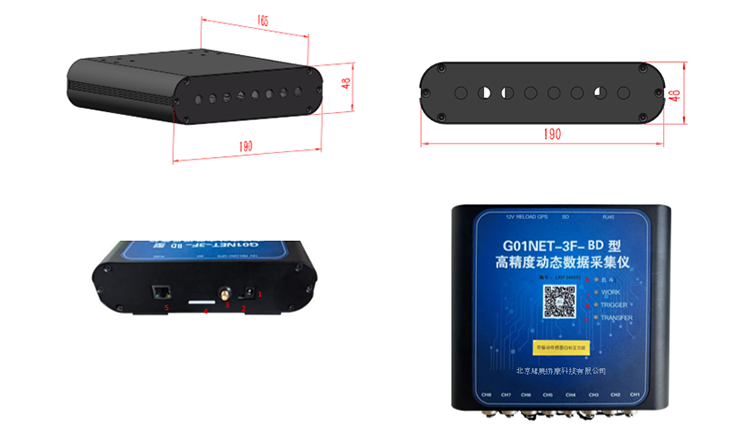

圖1 采集儀接口介紹
表2 采集儀外部接口及端子排說明
| 編號 | 名稱 | 功能或描述 |
| 1 | 電源接口（DC12V） | 給采集儀供電接口， 接入12V直流電壓，接口大小為5.5*2.5mm ；出廠時標配電源適配器. |
| 2 | 復位按鍵 | 長按復位按鍵儀器恢復出廠默認設置。 |
| 3 | 北斗天線接口 | 接北斗天線。 |
| 4 | SD | 32G存儲卡位置。 |
| 5 | RJ45 | RJ45網線接口，連接交換機或者服務器等。 |
| 6 | 北斗 | 北斗連接狀態顯示，指示燈閃絡表示連上北斗。 |
| 7 | WORK | 運行狀態指示燈；開機初始化時點亮，初始化結束開始采集，以2Hz頻率亮滅閃爍； 數據遠程傳輸時狀態燈亮滅閃爍頻率為1Hz。 |
| 8 | TRIGGER | 觸發狀態指示燈；觸發成功：變紅并開始保存數據，持續到指定時間長度后燈滅。 |
| 9 | TRANSFER | 北斗授時成功且經緯度獲取成功指示燈按照1Hz閃爍。 北斗僅實現授時成功未獲取到經緯度則指示燈常亮。 |
