丹河大橋動撓度監測
2021-07-08 08:49:51
126
一、 項目背景

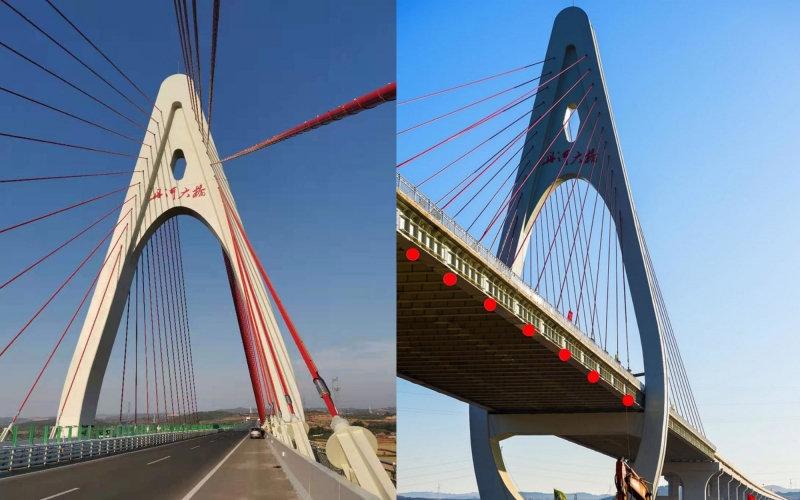

丹河特大橋主橋跨徑全長260m，為獨塔雙索面組合梁斜拉橋，總用鋼量2600余t，鋼材材質為Q370qD。橋梁主要由工字形縱梁與橫梁構成，橫梁頂面設置雙向百分之二橫坡。縱梁高2400mm，上翼緣寬1000mm，板厚40mm，下翼緣寬1500mm，板厚60-80mm，腹板厚32mm，單支縱梁重量約36t。
二、 項目概況

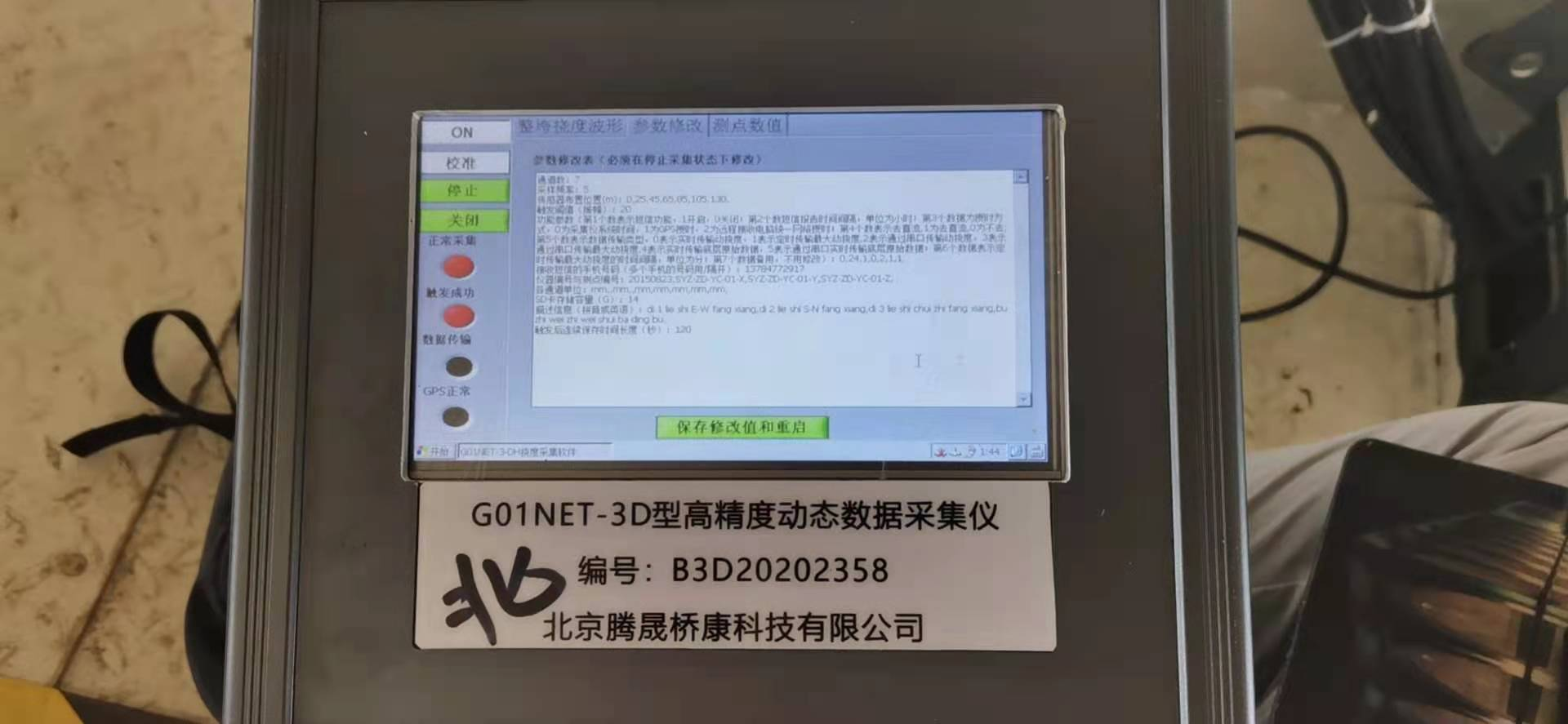

由我公司開發和生產的橋梁撓度系統，被用于大型橋梁-丹河大橋健康監測。該系統由QY-Ⅲ型傾角儀、G01NET-3DH型動態采集儀組成。G01NET-3DH型動態采集儀是一款帶有LCD觸摸屏，具有監測數據同步采集、現場存儲、數據實時上傳功能的動態數據采集儀，可實現橋梁撓度的實時監測及分析和數據遠程傳輸等功能。

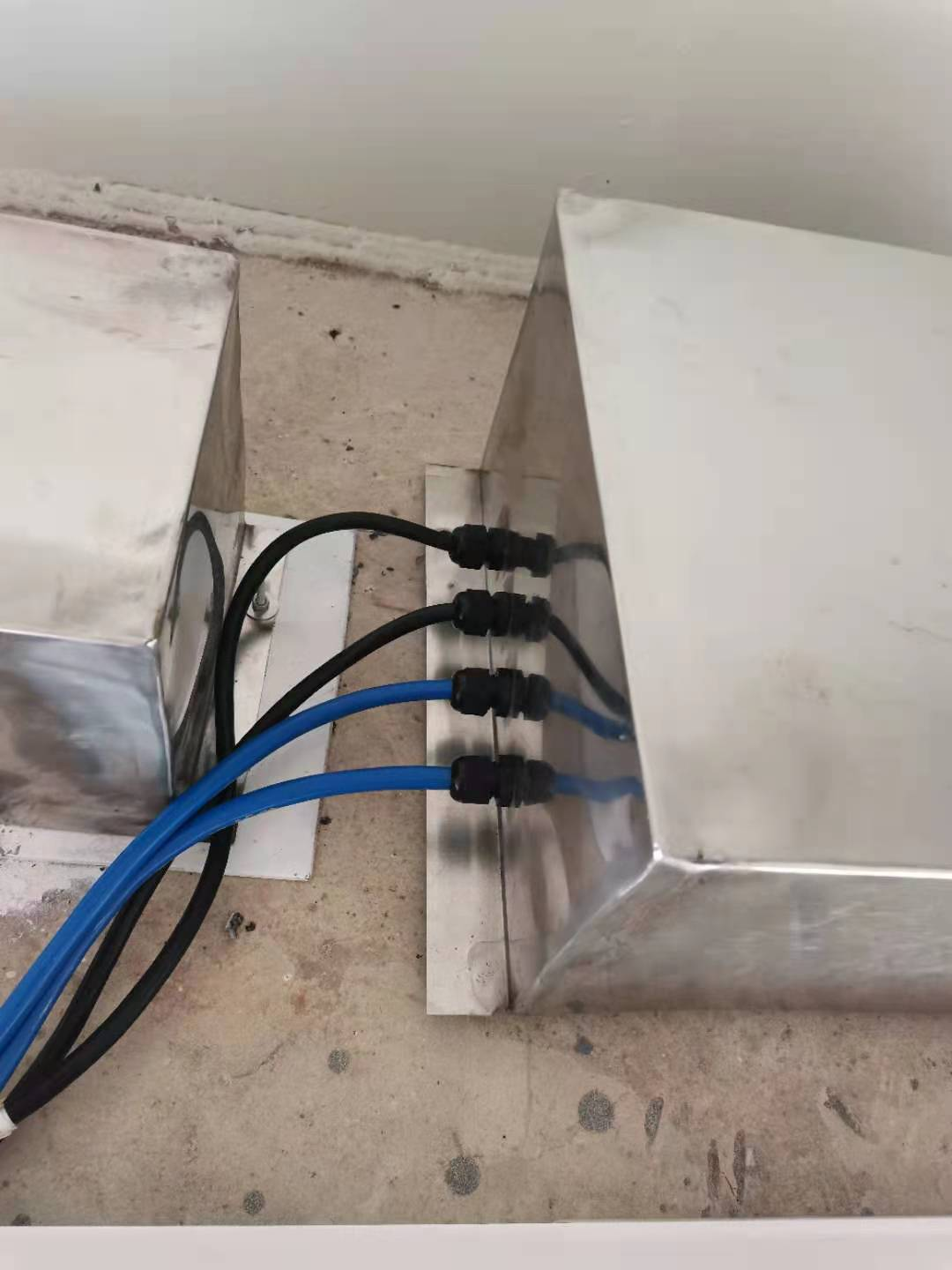

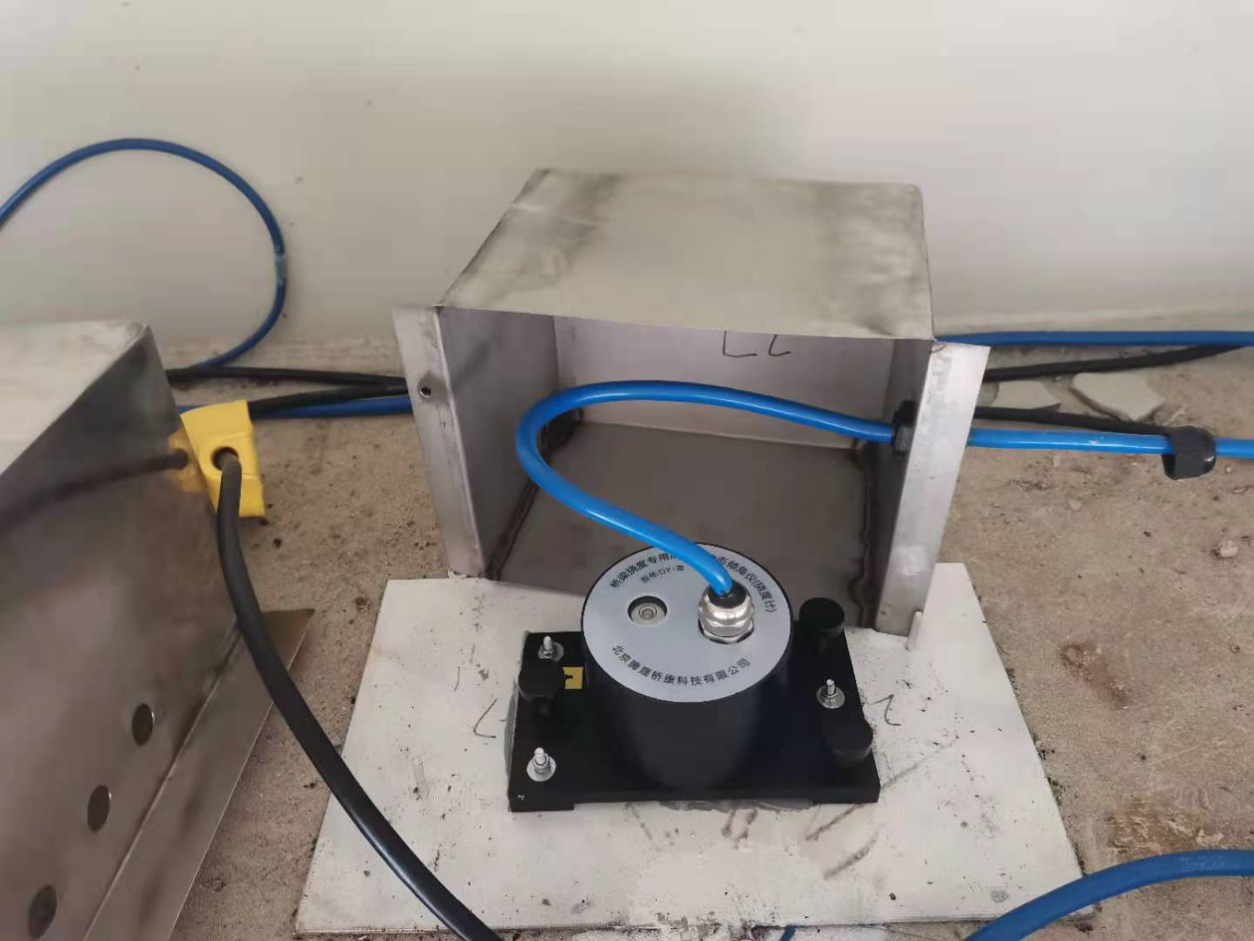

本次監測項目兩座橋共布設28個監測點，丹河大橋布點分別為7+7+7+7，雙向共部設28個測點。傳感器安裝方向為與水平放置，X-方向指向跨中。
儀器名稱 | 數量 |
G01NET-3D采集儀 | 4 |
QY-Ⅲ型傾角儀 | 28 |
三、 項目效果

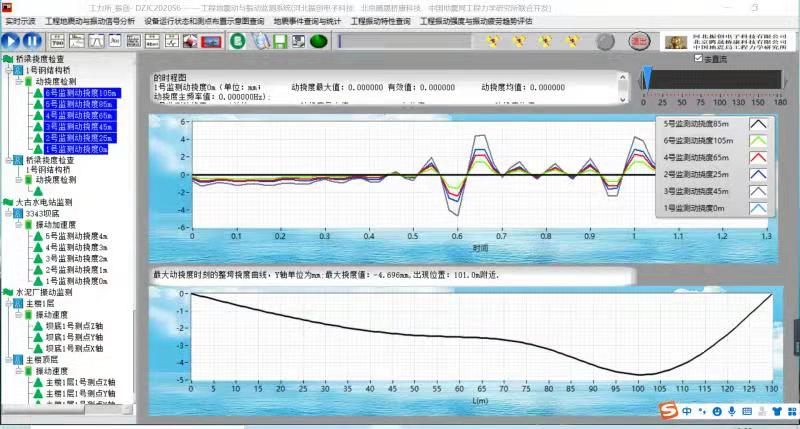

掌握丹河大橋的主跨梁體在動荷載作用下的撓度變形情況。
掌握丹河大橋日常運營情況下的連續鋼構跨中等位置的峰值撓度變化情況
