一、項目背景

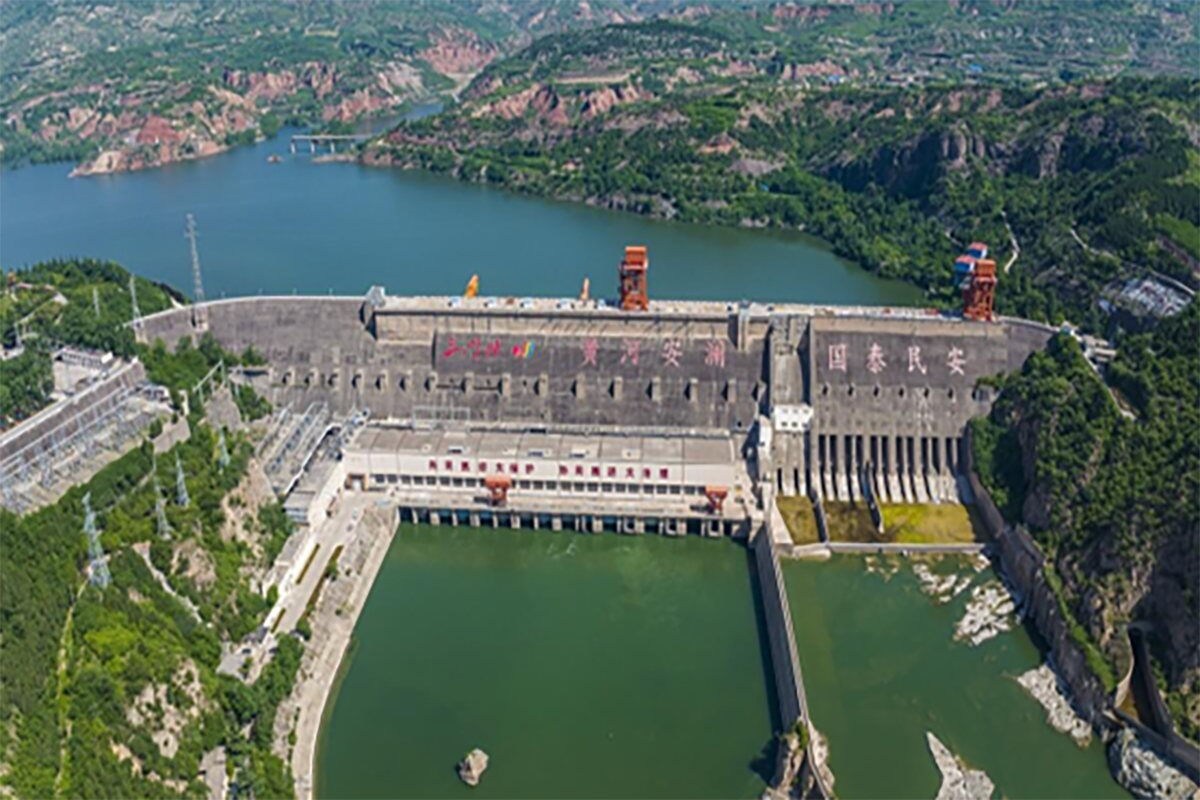

三門峽水利樞紐位于河南省三門峽市黃河中游段，是新中國在黃河干流上興建的第一座大型水利樞紐工程，被譽為“萬里黃河第一壩”。樞紐以防洪、發電為主，兼具灌溉、航運和生態保護功能，對保障黃河中下游防洪安全、促進區域經濟發展具有重大戰略意義。大壩地處汾渭地塹系與秦嶺造山帶過渡區，受渭河斷裂帶、口泉-羅云山斷裂帶等區域活動構造影響，存在外圍地震波及風險。

二、項目概況

三門峽水利樞紐工程始建于1957年。主要由大壩、泄流建筑物和電站組成。主壩為混凝土重力壩，全長713.2米，最大壩高106米，總庫容162億立方米。攔河大壩的主壩為混凝土重力壩，右側副壩為雙鉸心斜墻丁壩，長144m。壩頂高程353m。黃河在潼關以下為峽谷河段，潼關以上地形開闊。壩址基巖為花崗巖和中生代閃長玢巖，巖性堅硬，一般厚90～430m，無大規模構造斷裂。地震基本烈度為8度，設計烈度為9度。根據《中國地震動參數區劃圖》（GB 18306-2015），壩址區地震基本烈度為VII度。為實時監測地震對大壩結構的影響，驗證抗震設計合理性，設計安裝4套強震監測設備，構建大壩強震響應動態監測體系。

三、設備簡介

1. G01NET-3型強震記錄儀

功能：3通道24位同步采集，支持GPS/北斗授時，數據實時上傳。

技術參數：

采樣頻率：1-2000Hz；動態范圍≥120dB；

存儲容量：16GB SD卡；支持4GDTU遠程傳輸；

供電方式：DC12V（20AH電池續航7小時）。

2. QZ2013型三向力平衡加速度傳感器

功能：低頻高靈敏度（0-100Hz），適用于大壩結構振動監測。

技術參數：

測量范圍：±2.0g；分辨率：0.000002g；

防護等級：IP66；工作溫度：-35℃～+70℃。

3. DZJC2024工程地震動與振動監測軟件

功能：實時數據接收、自動觸發保存、地震烈度分析、生成監測報告。

特色：支持多通道波形顯示、聯動大壩安全監測系統、短信/郵件報警。

四、監測目的

1.結構安全評估：通過地震動響應數據，實時分析大壩結構損傷風險。

2.抗震設計驗證：對比實測數據與理論模型，優化抗震設計參數。

3. 應急決策支持：為地震預警及應急措施提供數據依據。

4. 工程數據積累：建立大壩地震響應數據庫，為類似工程提供參考。

五、監測效果

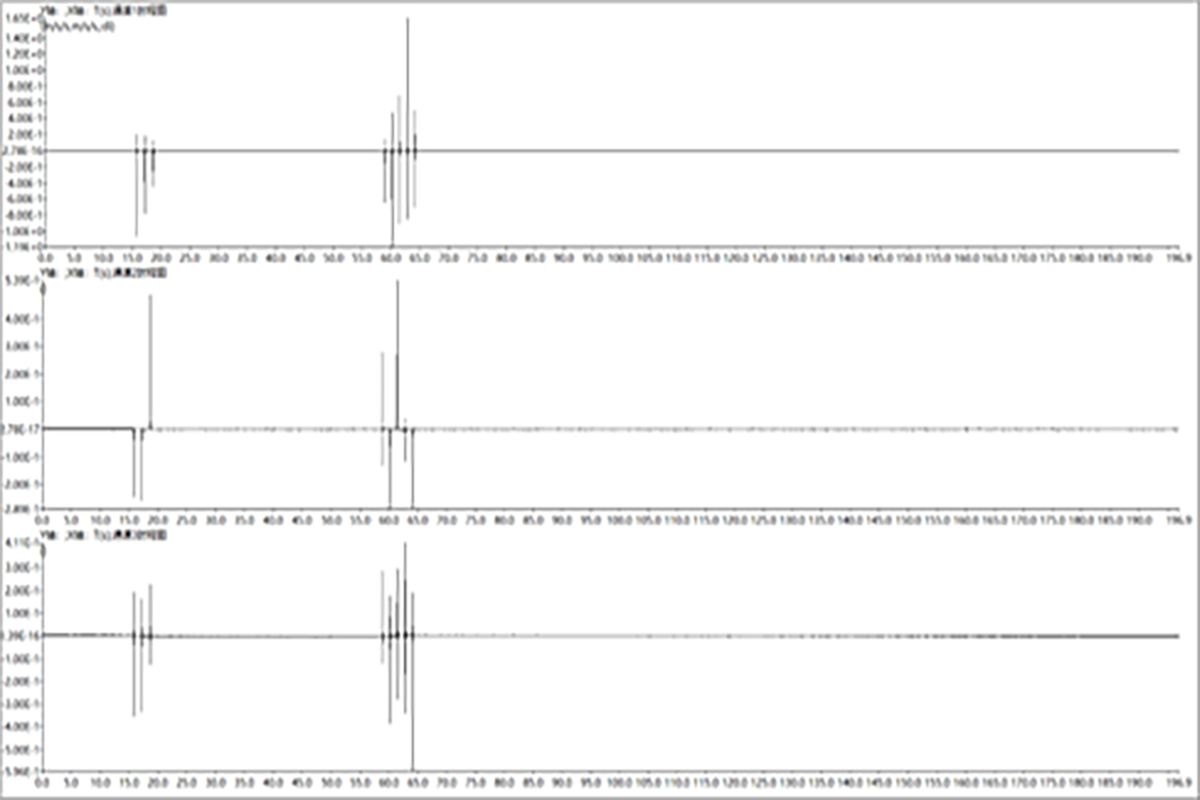

1. 實時動態監測：系統可捕捉地震作用下大壩各部位的加速度、位移及頻率變化。

2. 精準數據分析：自動生成烈度分布圖、自功率譜等，評估結構動力特性。

3. 多維度預警：觸發閾值報警后，同步推送短信至管理人員，縮短應急響應時間。

4. 數據兼容性：監測數據無縫接入大壩安全管理系統，支持多平臺綜合分析。

六、現場安裝情況

1.設備安裝

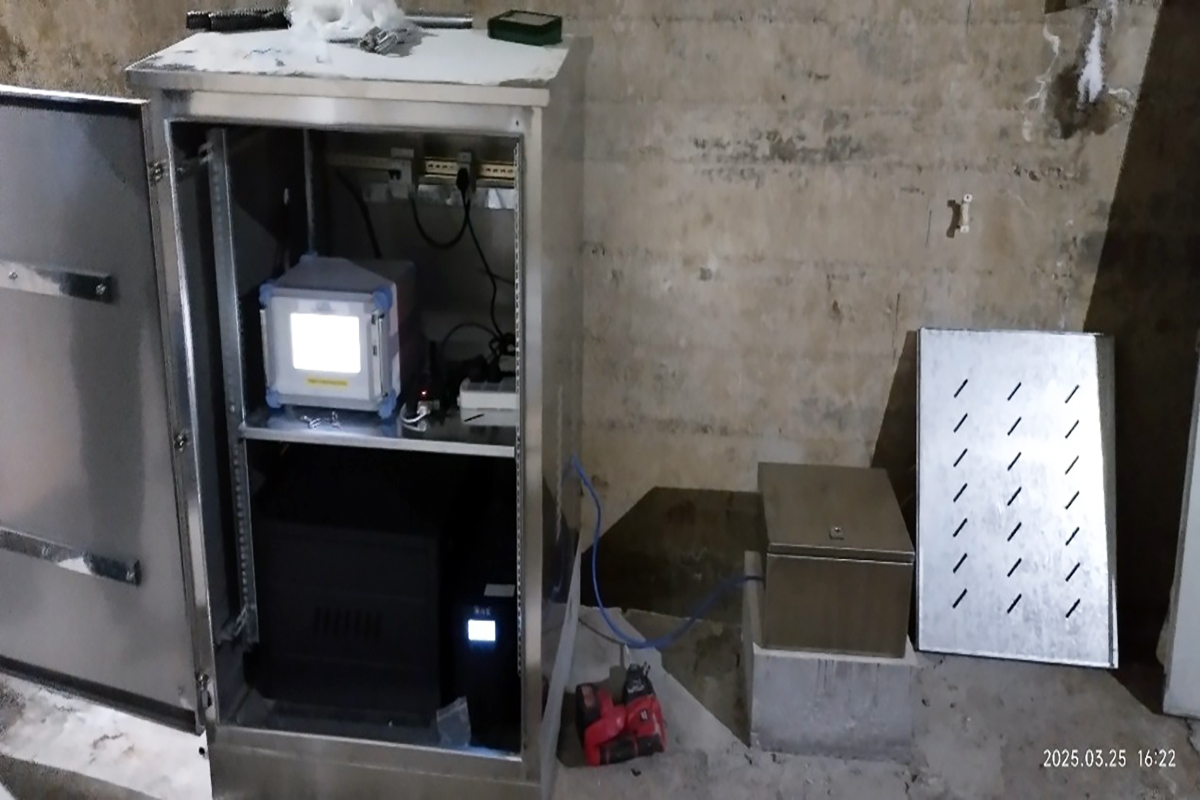

系統共布設4套強震監測設備，分布于大壩關鍵部位。加速度傳感器采用膨脹螺栓固定于觀測墩，方向校準為X軸（順河向）、Y軸（橫河向）、Z軸（豎向）。 強震記錄儀及網絡設備集成于機柜內，部署于各測點廊道內。

2.調試與培訓

設備調試：完成閾值設置（20Hz觸發）、授時同步（GPS校時）、數據傳輸測試。

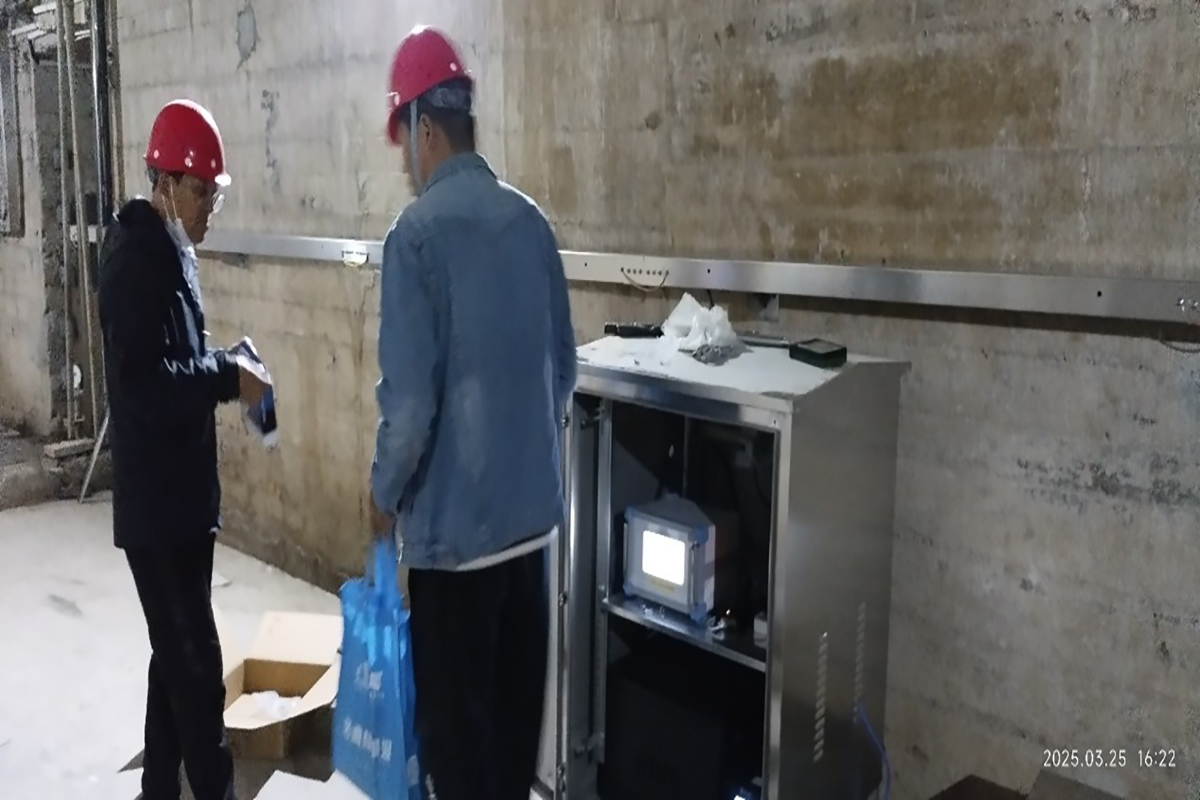

人員培訓：開展系統操作、數據導出及故障排查培訓，確保運維人員熟練掌握。

3.安裝成果

系統聯調后，4個測點數據采集完整率100%，觸發響應時間≤3秒，達到設計標準。
