佛山清暉園古建筑健康監測
一、項目背景
清暉園，位于廣東省佛山市順德區大良鎮清暉路，國家AAAA旅游景區，始建于明代的嶺南園林建筑，后經多次修繕，于1959年修繕后，將諸多樓閣合并，統稱為“清暉園”。二十世紀末，有關部門再度擴建，增添眾多景點。如今，占地22,500平方米的清暉園與佛山梁園、番禺余蔭山房、東莞可園并稱廣東清代四大名園，也是中國十大名園一。
2.項目概況
目前，清暉園古建筑青磚墻局部存在著嚴重的開裂現象，在外界環境振動或者發生地基不均勻沉降的作用下，這些裂縫將會繼續發育，從而影響古建筑結構。
在佛山軌道交通線網規劃中，佛山地鐵３號線大良段線路主要沿東樂路、清暉路行進，地鐵線路西側比鄰清暉園。在地鐵建設施工過程中，不可避免對周圍土層產生擾動，從而引起地面沉降；地鐵運行后其上部建筑物會受到地鐵振動引起的地基或地表振動的影響。為評估地鐵施工及地鐵運行后產生的振動荷載對清暉園的影響，需要對清暉園內古建筑的振動情況、沉降與傾斜以及古青磚墻體受到的應力情況進行長期監測，同時對古青磚墻體的裂縫進行監測，觀測其發展趨勢。
為了準確掌握園區情況，在清暉園內安裝氣象站、溫濕度儀、噪聲監測設備、振動監測設備、沉降與變形監測設備，并建立一套清暉園綜合監測系統及軟件，對清暉園內的微環境、古建筑環境振動及變形進行長期監測，實現統一管理，為清暉園的綜合評估提供數據和分析報告。
設備數量統計如下:
表1：清暉園監測設備布置（臺）
序號 | 監測對象 | 溫濕度采集儀 | 振動監測傳感器 | 沉降監測儀 | 傾斜儀 | 裂縫計 | |
三向加速度 | 雙向速度 | ||||||
1 | 焦葉軒 | 2 | 1 | 1 | 4 | 1 | 2 |
2 | 木樓 | 2 | 1 | 1 | 0 | 0 | 0 |
3 | 小蓬瀛 | 2 | 0 | 0 | 4 | 1 | 2 |
4 | 筆生花館 | 2 | 2 | 1 | 4 | 1 | 2 |
5 | 歸寄廬 | 2 | 1 | 1 | 4 | 1 | 2 |
6 | 真硯齋 | 2 | 0 | 1 | 0 | 0 | 0 |
7 | 惜陰書屋 | 2 | 2 | 1 | 0 | 1 | 0 |
8 | 丫環樓 | 2 | 0 | 1 | 0 | 0 | 0 |
9 | 船廳 | 2 | 1 | 1 | 0 | 1 | 0 |
10 | 碧溪草堂 | 2 | 1 | 1 | 0 | 1 | 0 |
11 | 清暉園東面圍墻 | 0 | 0 | 0 | 0 | 1 | 0 |
數量合計 | 20 | 9 | 9 | 16 | 8 | 8 | |
辦公樓氣象站1臺，監測：風速、風向、溫度、濕度、降雨量和太陽輻射；
辦公樓噪聲監測1臺，監測實時噪聲值。
3.項目效果
經過為時2個月的施工改造，在不改變原建筑體任何結構的前提下，我們成功的在十多個建筑物內重要結構點安裝了若干個不同種類的監測設備，并將這些設備監測到的數據匯集到了統一的監測云平臺，并對客戶進行了培訓和移交。

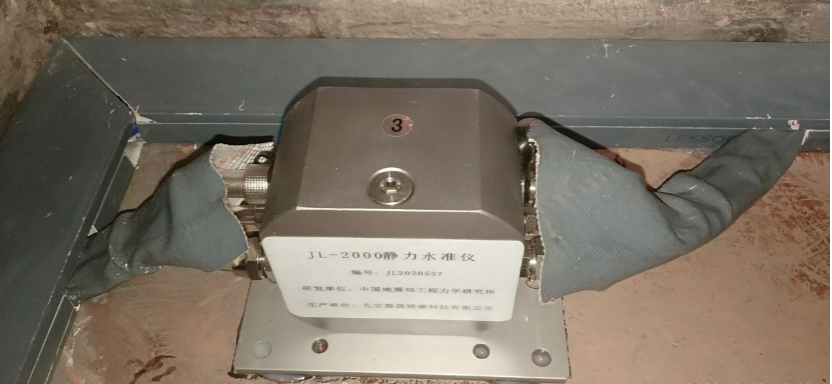

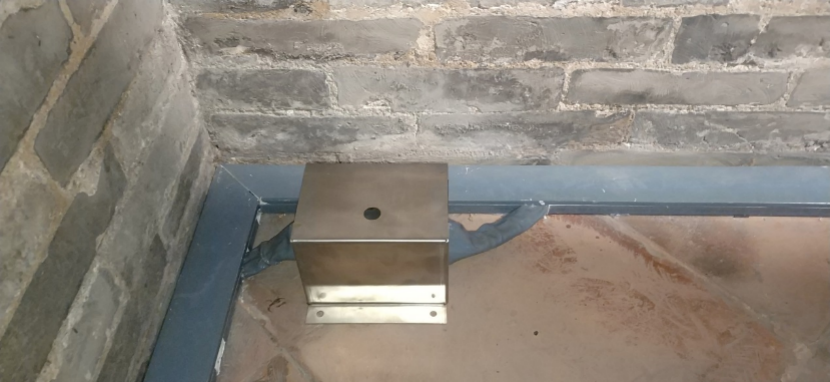

圖 靜力水準儀的安裝

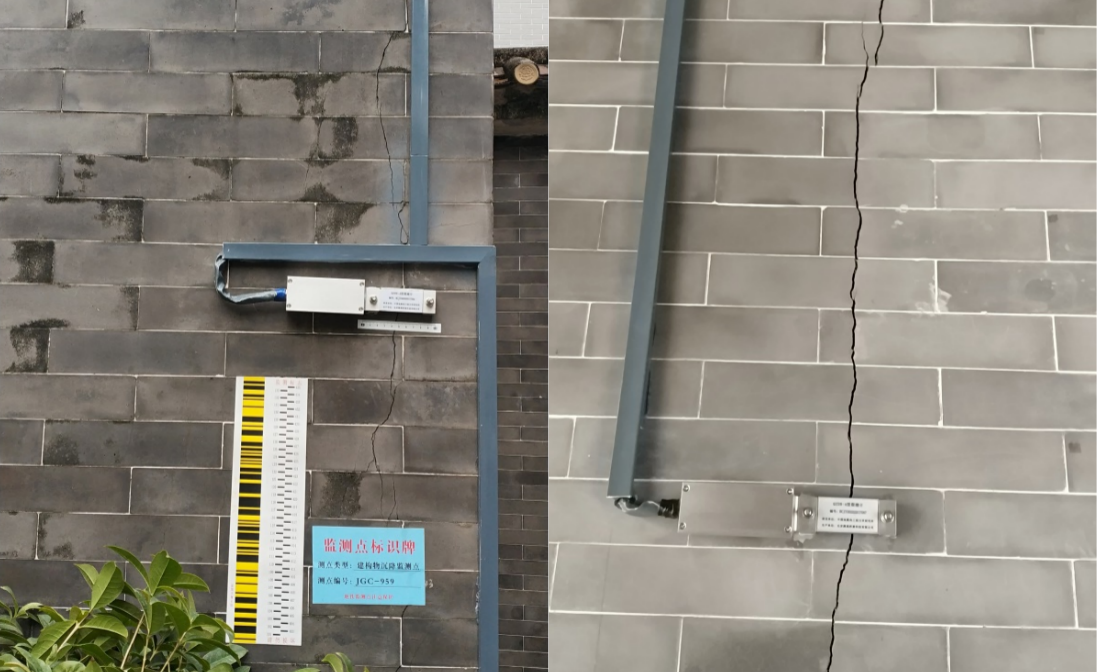

圖 裂縫計安裝

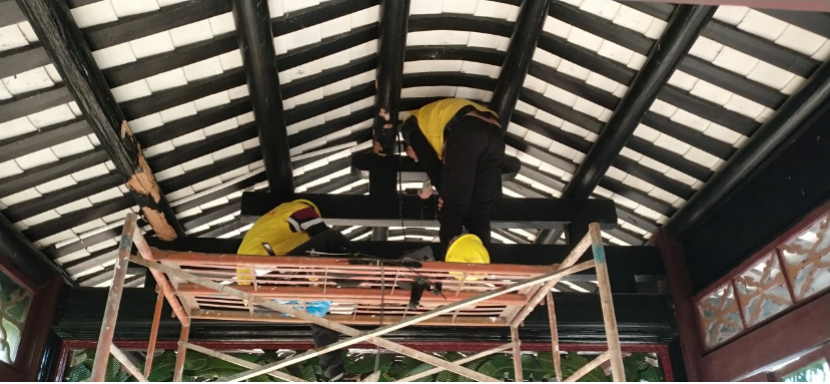

圖 監測設備安裝施工

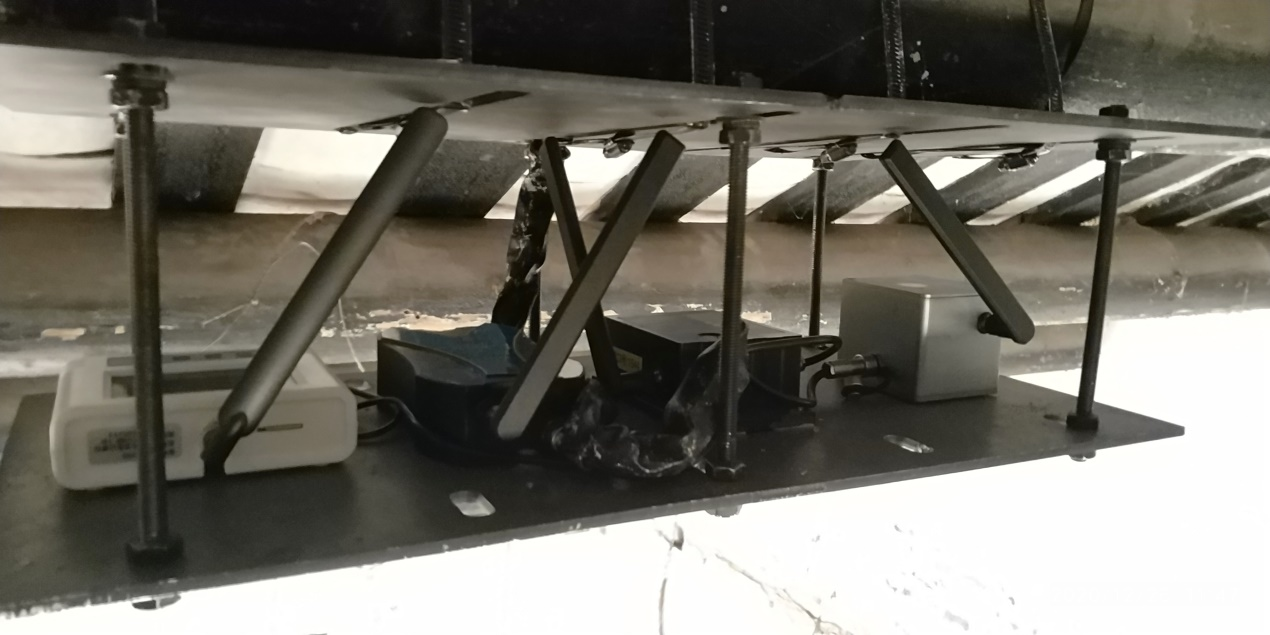

圖 監測設備安裝完畢
圖 監測云平臺界面

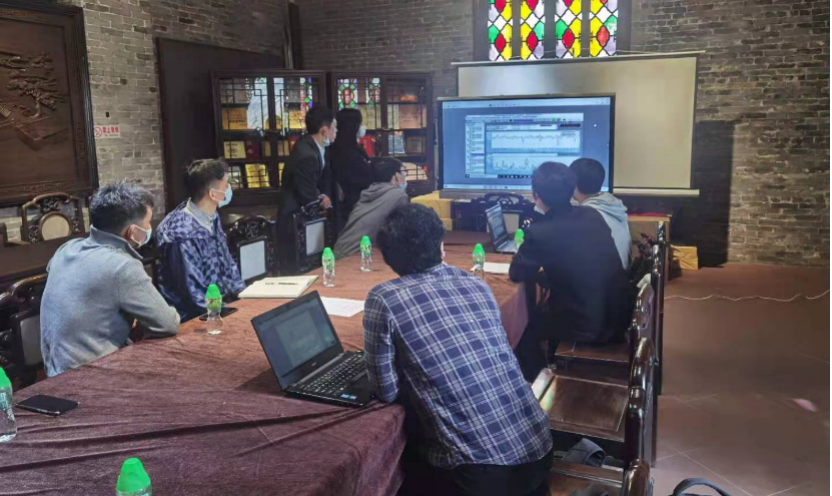

圖 軟件培訓移交
