內蒙古呼和浩特抽水蓄能發電有限責任公司大壩強震監測系統自動化監測改造項目
一.工程概況

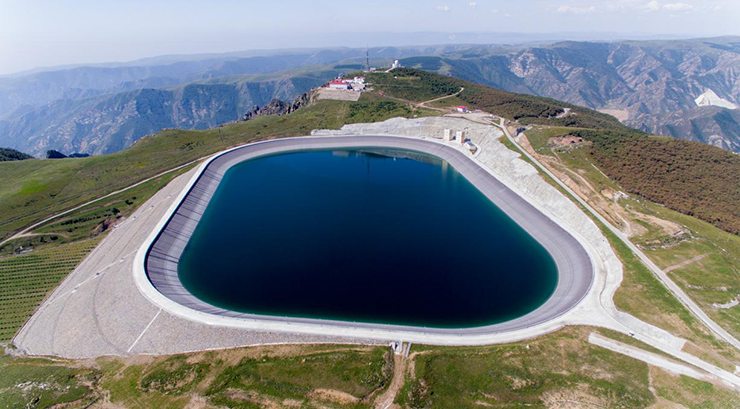

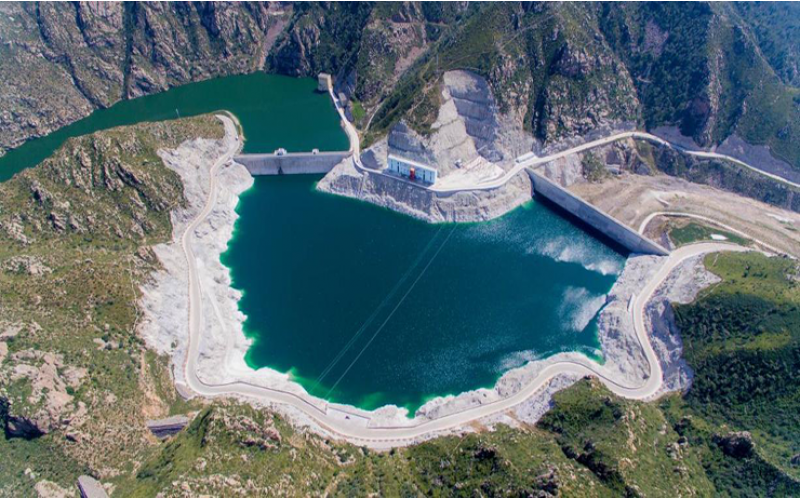

呼和浩特抽水蓄能電站位于呼和浩特市東北部的大青山區域(距離市區約20公里),由上水庫、水道系統、地下廠房系統及下水庫四部分組成,總裝機容量為1200MW。呼市抽蓄強震監測系統共布設16個監測點,其中:上水庫共有10個強震動測點(7個三分向加速度測點和3個單向加速度測點);下水庫共有6個強震動測點(5個三分向加速度測點布置在攔河大壩上,一個自由場測點)。
本次強震監測系統改造項目監測儀器使用的是北京騰晟橋康科技有限公司生產的G01NET-3型大壩強震監測系統。
二、監測系統組成
為記錄和分析內蒙古呼和浩特抽水蓄能電站上、下水庫大壩壩體在地震動作用下的震動響應情況,本次改造使用了北京騰晟橋康科技有限公司研發的14套G01NET-3型大壩強震監測系統對上、下水庫大壩壩體的主體結構進行地震動響應監測。數據通過光纖通訊傳到地下廠房監測中心服務器上。通過軟件進行數據分析后對整個水電站整體運行情況進行地震動響應監測。G01NET-3型大壩強震監測系統主要由GO1NET-3型地震數據記錄儀、QZ2013型力平衡加速度計、UPS不間斷電源、服務器及工程地震動與振動監測軟件和相關的網絡配件(交換機、光端機)組成。
三、部分測點施工圖片
上水庫各監測點安裝完成圖片如下:

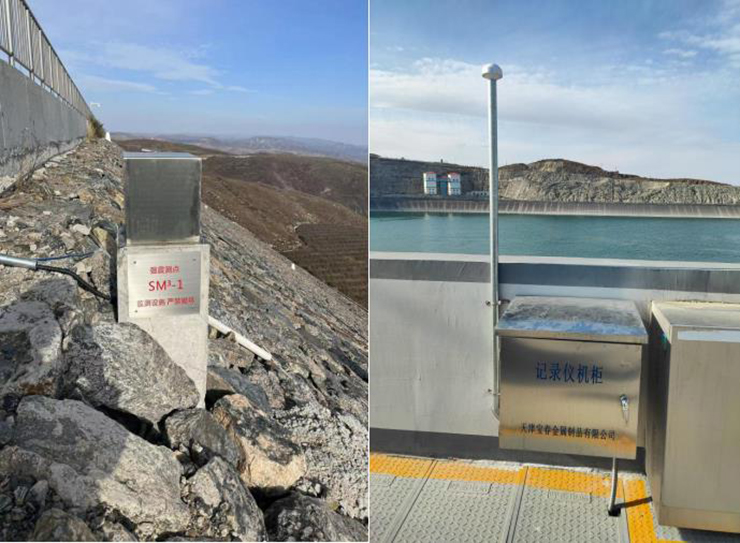

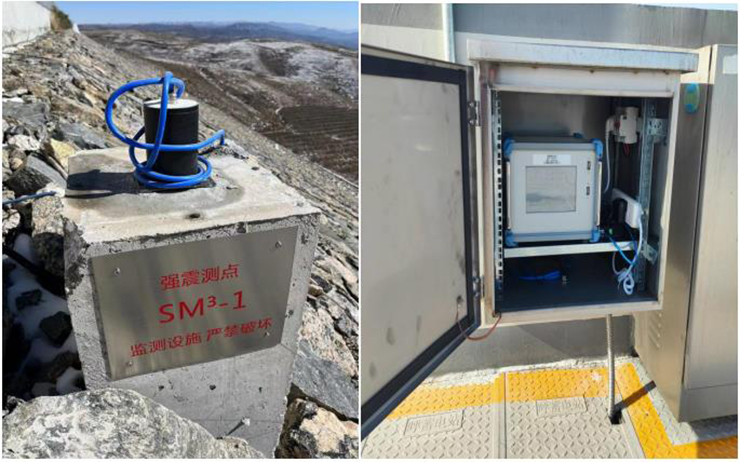

SM3-1監測點
下水庫各監測點安裝完成圖片如下:

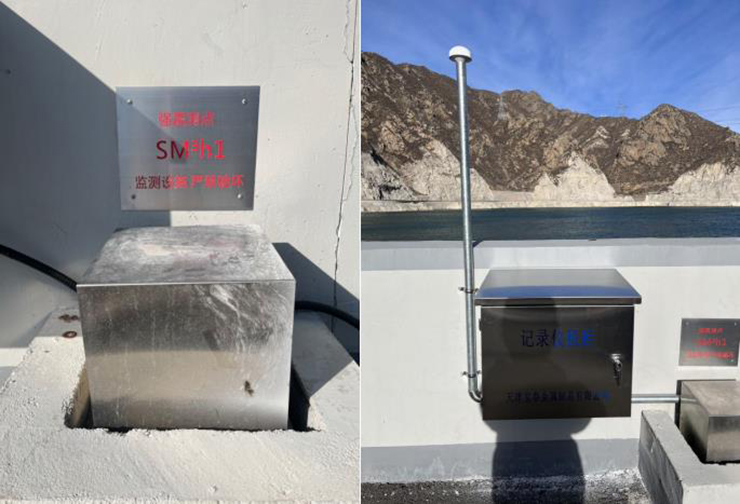

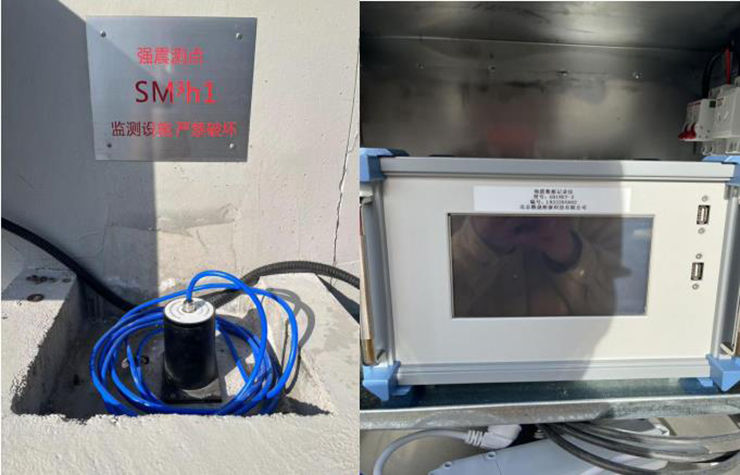

SM3h1監測點
四、監測目的:
1、基于振動響應特性和水電站結構數據、壩體現狀,評估振動對水電站及壩體的影響。
2、觀測和評估水壩穩定性及完整性。
3、用于監測地震時地面運行的全過程以及在其作用下大壩的結構反應。

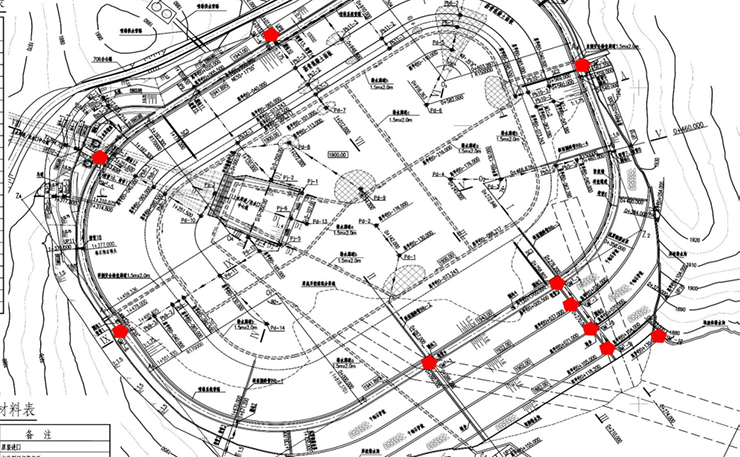

上水庫強震測點布置圖

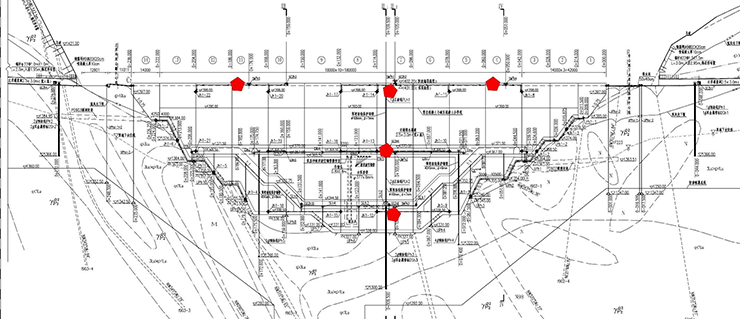

下水庫壩上強震測點布置

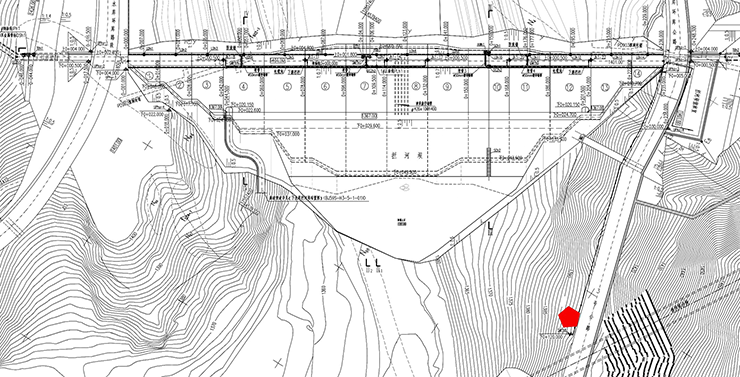

下水庫自由場強震測點布置
