廣州農講所古建筑安全監測項目
一、項目背景
廣州農民運動講習所舊址原是番禺學宮,始建于明洪武三年(1370年)簡稱農講所位于廣東省廣州市越秀區占地面積8000多平方米 。
廣州農講所舊址為一組紅墻黃瓦、磚木結構的古建筑群 ,坐北朝南,周圍有圍墻,東西寬35米,南北長154米,從南至北由欞星門、泮池、拱橋、大成門、大成殿、崇圣殿和兩側的兩廊、兩廡、明倫堂等組成,是激發黨員干部不忘初心,牢記使命,傳承紅色基因和革命精神提供重要載體。
二、項目概述
廣州農講所于2022年12月在農講所內安裝裂縫、速度、加速度、傾角、沉降監測設備,并建立一套農講所綜合無線監測系統及軟件,對農講所的古建筑環境振動進行長期監測,實現統一管理。監測軟件分為兩個部分,一部分為應用層軟件調試在對應的界面展示出來,并將監測到的觸發后原始數據保存在電腦端,并將分析結果保存至數據庫中,以便于后期調取查閱。另一部分為展示層軟件,便于集中展示使用。

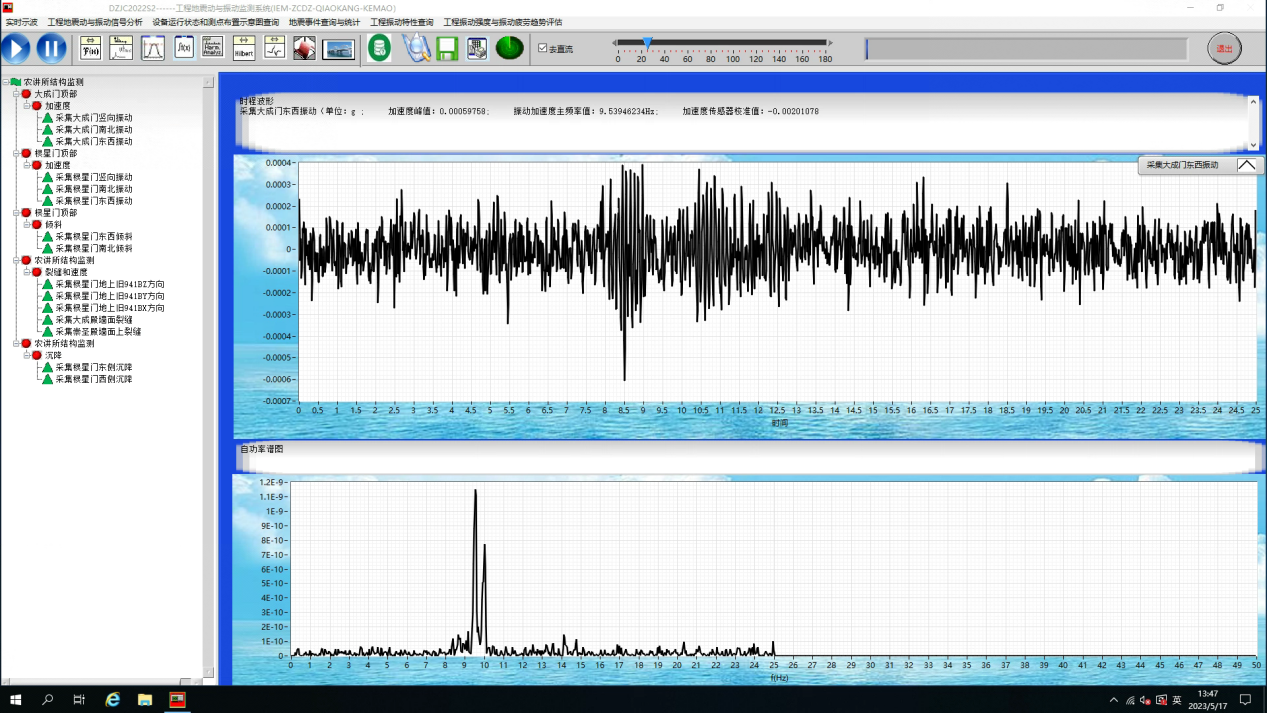

圖一 應用層軟件
圖二 展示層軟件
三、項目安裝情況
我方于2022年12月開始安裝于2023年1月安裝完成包括調試及試運行期間其設備故障的處理,設備安裝完成后并對客戶進行設備使用的基礎培訓并對客戶提出的問題進行解答。
表1:農講所監測設備布置(臺)
序號 | 監測對象 | 三向941B拾振器 | 振動監測傳感器 | 沉降監測儀 | 傾斜儀 | 裂縫計 |
三向加速度 | ||||||
1 | 大成門 | \ | 1 | \ | \ | \ |
2 | 欞星門 | 1 | 1 | 2 | 1 | \ |
3 | 崇圣殿 | \ | \ | \ | \ | 1 |
4 | 大成殿 | \ | \ | \ | \ | 1 |
數量合計 | 1 | 2 | 2 | 1 | 2 |
傳感器和采集儀參數基本信息:
監測對象 | 測點位置 | 采集儀型號 | 采集儀編號 | 傳感器型號 | 傳感器編號 | ||
大成門 | 加速度 頂 | G01NET-3D | CJY3D202110522 | QA-4G | MA20223001 | ||
欞星門 | 加速度 頂 | G01NET-3D | CJY3D202110522 | QA-4G | MA20223002 | ||
傾斜 頂 | G01NET-3D | CJY3D202110522 | QI-4G | MI20221101 | |||
靜力水準儀 | G01NET-3D | CJY3D202110522 | JL-2000 | 001 | |||
002 | |||||||
崇圣殿 | 裂縫 后墻 | G01NET-3D | CJY3D202110522 | QZDB-A | SS12204919 | ||
大成殿 | 裂縫 后墻 | G01NET-3D | CJY3D202110522 | QZDB-A | SS12204918 |
以下為此次項目部分測點安裝展示:

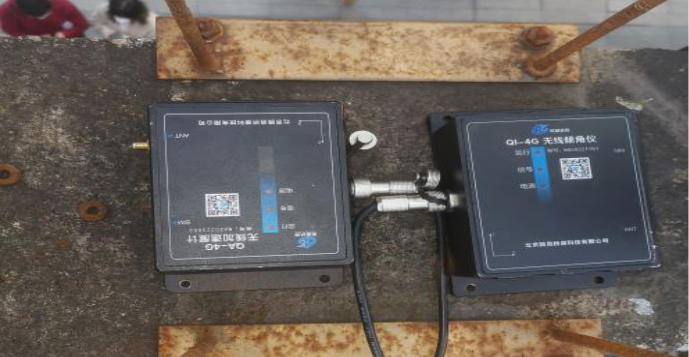

(1)欞星門無線加速度計和無線傾角儀

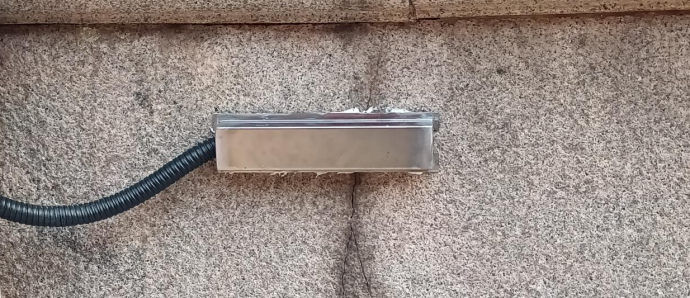

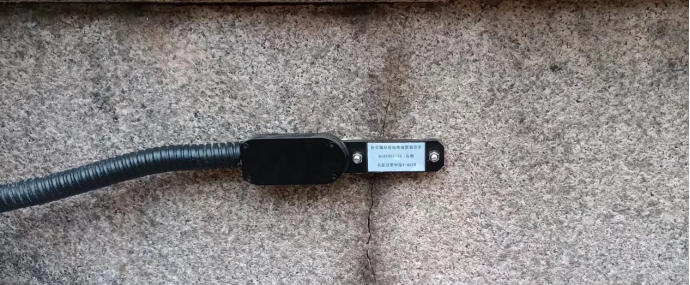

(2)崇圣殿裂縫計

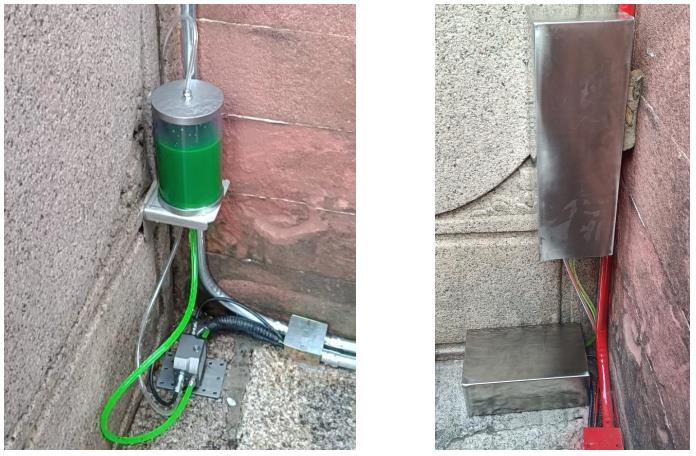

(3)欞星門沉降
四、項目效果
. 觀測和評估地鐵對建筑物的影響;
. 評估地震動響應烈度與抗震設計標準對比;
. 制定和完善應急措施,并進行通告;
