一、監測項目

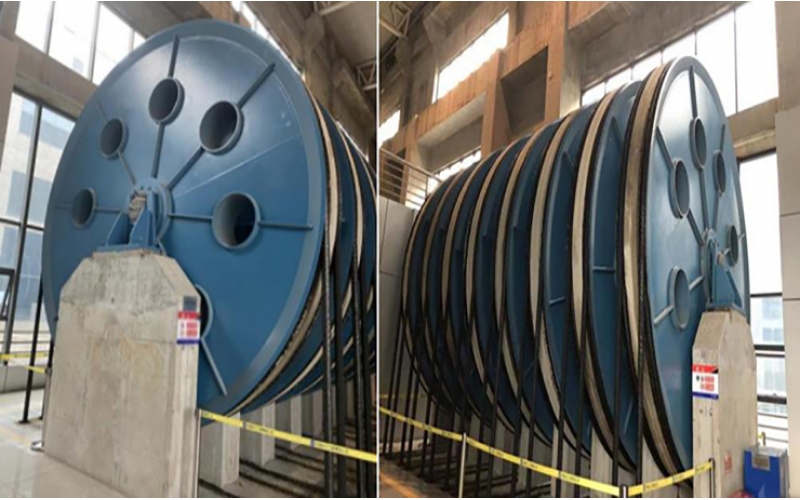

    升船機滑輪組（滑輪餅）是一種機械驅動承船廂升降的裝置，在工作中，時刻承受著巨大的內應力（特別是滑輪餅上面鋼圈部位），對滑輪餅鋼圈應變進行檢測顯得尤為重要。一旦發現應變值超出設計范圍，可以及時科學的采取有效應對措施。

    監測滑輪餅減重鋼圈的應變，主要監測在工作狀態下鋼圈周圍的應變。選取2個具有代表性的滑輪餅，從各滑輪餅中選擇3個鋼圈，總計6個鋼圈，對鋼圈不同方向應力進行監測。確定好基準鋼圈后，選擇其相鄰鋼圈和對稱鋼圈作為輔助監測目標。

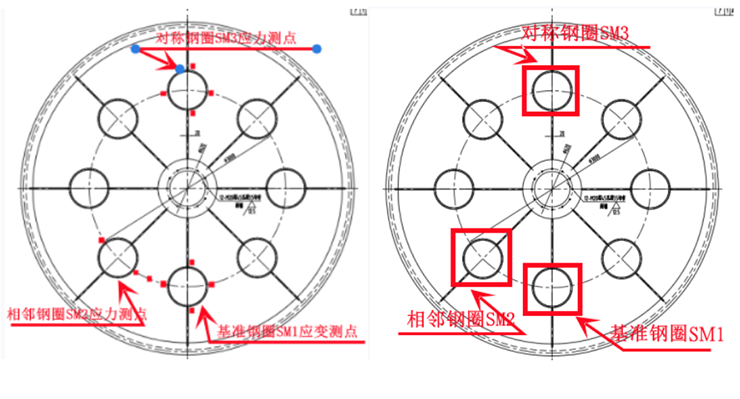

（監測鋼圈測點布置圖）

二、儀器設備

    1、直角形三軸應變花

    三軸應變片（應變花），用來測量平面內三個方向（0度、45度、90度）的應變和應力變化，可以同時測量某一位置不同方向在材料加載過程中材料的應力和應變變化過程，判斷材料是否達到設計的要求。

    2、數據采集儀

    多通道動態數據采集儀G01NET-3（D）型高精度數據采集儀是一款帶有LCD觸摸屏，具有監測數據同步采集、現場存儲、數據實時上傳功能的動態數據采集儀。適用于多種結構工況的數據采集監測。具有優秀的防雷功能，避免感應雷電對設備造成的損壞。通過PC端軟件可實現采集、管理、傳輸等控制，可以向國內外主流云平臺傳輸原始數據以及分析結果。

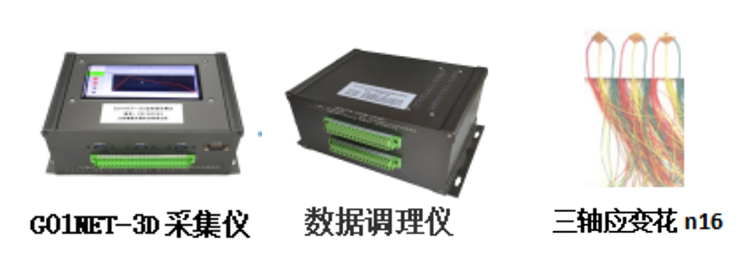

（項目使用儀器設備圖）

三、安裝與調試

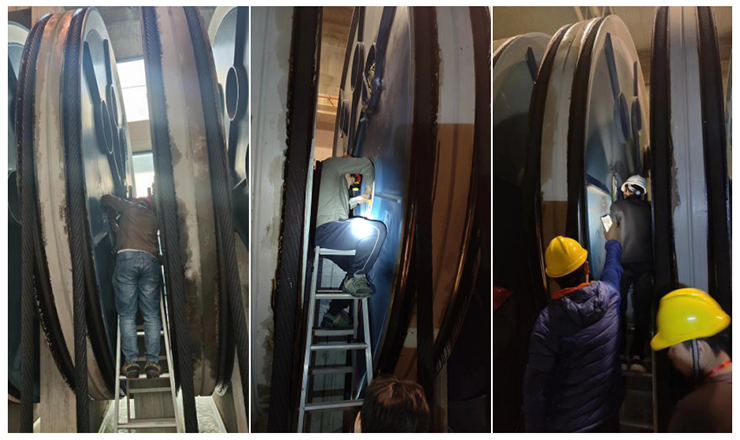

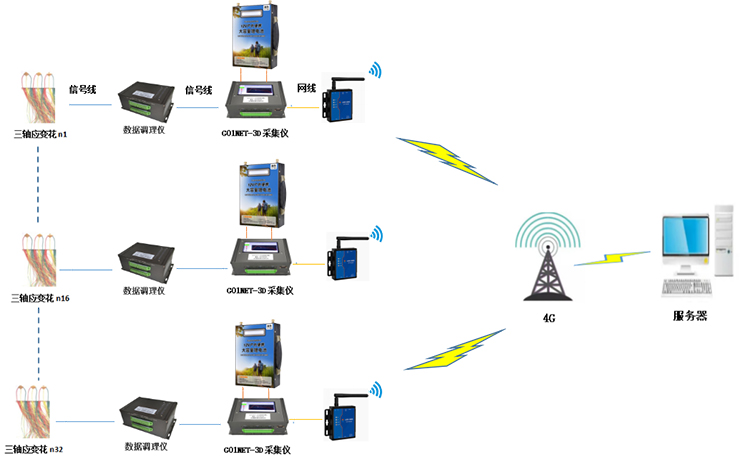

    此次升船機滑輪餅應力監測系統主要由32組三軸應變花、8臺12通道的高精度動態數據采集儀、8臺應變調理器、4臺雙網口無線傳輸模塊、8套12V65A鋰電池組成，通過無線傳輸方式將數據傳到服務器進行數據整合。

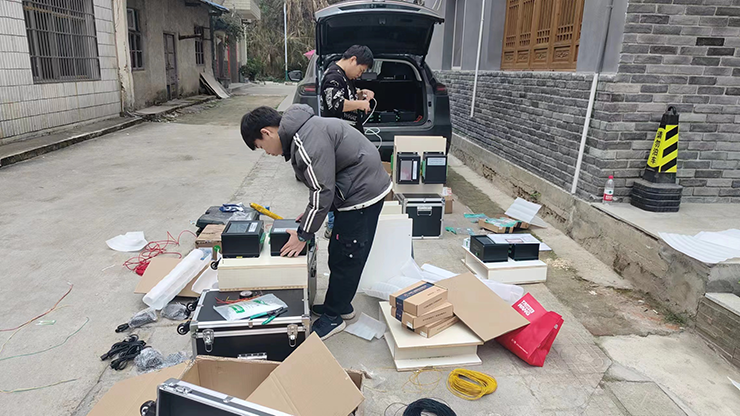

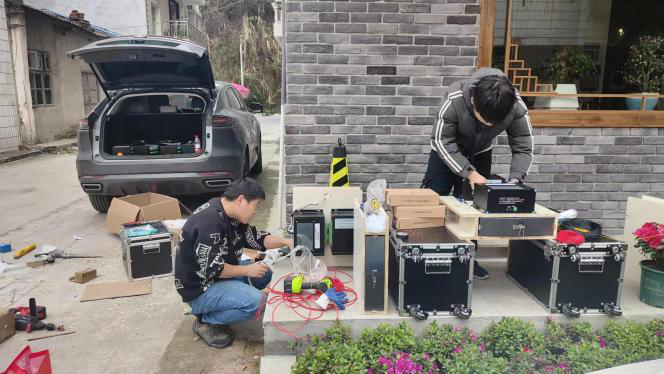

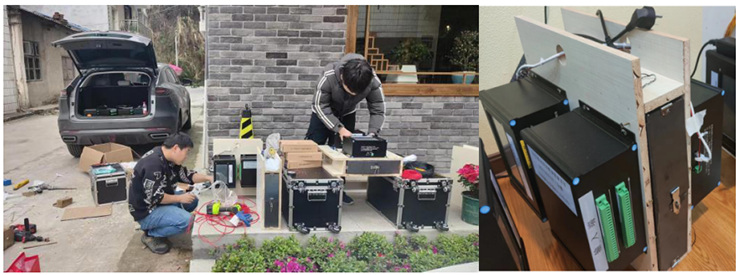

（安裝與調試鳥瞰圖）
