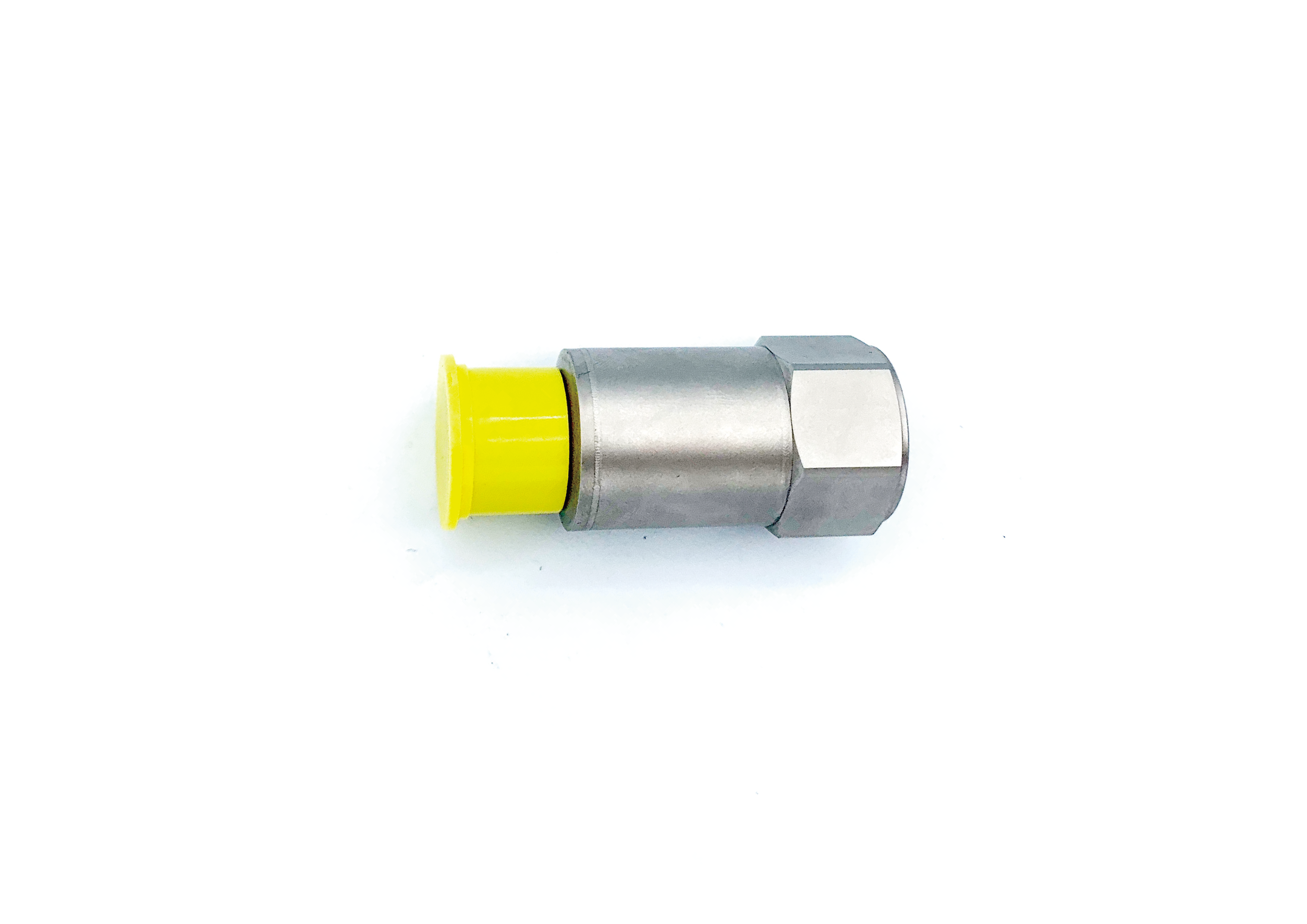

一、 儀器簡介
QZ2013-Y壓電式加速度傳感器采用了高精度的壓電材料設計而成，具有良好的低頻特性及較大的有效帶寬。QZ2013-Y壓電式加速度傳感器可與我司生產的G01NET系列采集儀配套使用，也可與其他采集電壓信號的采集儀配套使用。
二、應用范圍
廣泛應用于核爆炸、航空航天、鐵路、橋梁、建筑、車船、機械、電力、地震等領域的安全監測。
三、產品特點
1、使用了壓電材料的正壓電效應技術。
2、內裝IEPE隔離二芯低阻電壓輸出。
3、隔離浮置，工業現場監測，抗干擾性能強。
4、安裝方便。

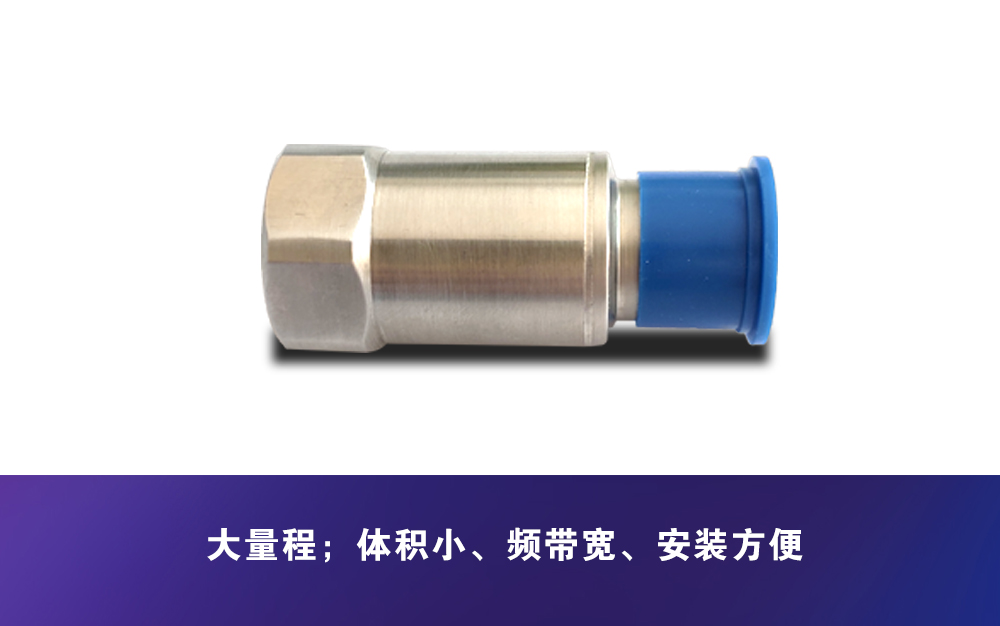

5、量程大、體積小、頻帶寬、重量輕。
四、主要技術指標
表1 QZ2013-Y壓電式加速度傳感器主要技術指標
動態特性 | 物理特性 | ||
測量范圍（峰值） | ±50g（可定制） | 結構形式 | 剪切 |
靈敏度(25℃) | 100mv/g (160HZ) | 殼體材料 | 304不銹鋼 |
振幅非線性 | ±1% | 輸出方式 | 5/8-24 二芯插座 |
頻率響應(±10%) | 0.5～9,000Hz | 安裝方式 | 1/4-28 |
頻率響應(±3dB) | 0.2～12,000Hz | 壓電材料 | PZT-5 |
橫向靈敏度比 | ≤5% | 防護等級 | IP65 |
電氣性能 | 重量 | 80克 | |
激勵電壓 | 18VDC～28VDC (恒流源) | 物理特性 | |
恒流源激勵（mA） | 2～20mA | 結構形式 | 剪切 |
輸出阻抗 | ＜100 Ω | 環境特性 | |
滿量程輸出（峰值） | ±5V | 工作溫度 | -40℃～+120℃ |
噪聲(rms) | ＜50μV | 沖擊極限(峰值) | ±2000 g |
偏置電壓 | +10～+12V | 溫度響應 | 見附圖溫度曲線 |
安裝對地絕緣 | ≥108Ω | ||

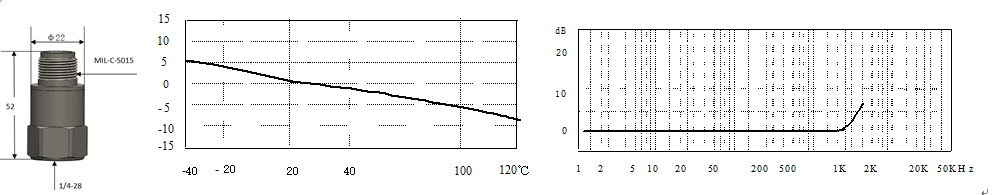

外形尺寸、溫度特性曲線、幅頻特性曲線
