一、 儀器簡介

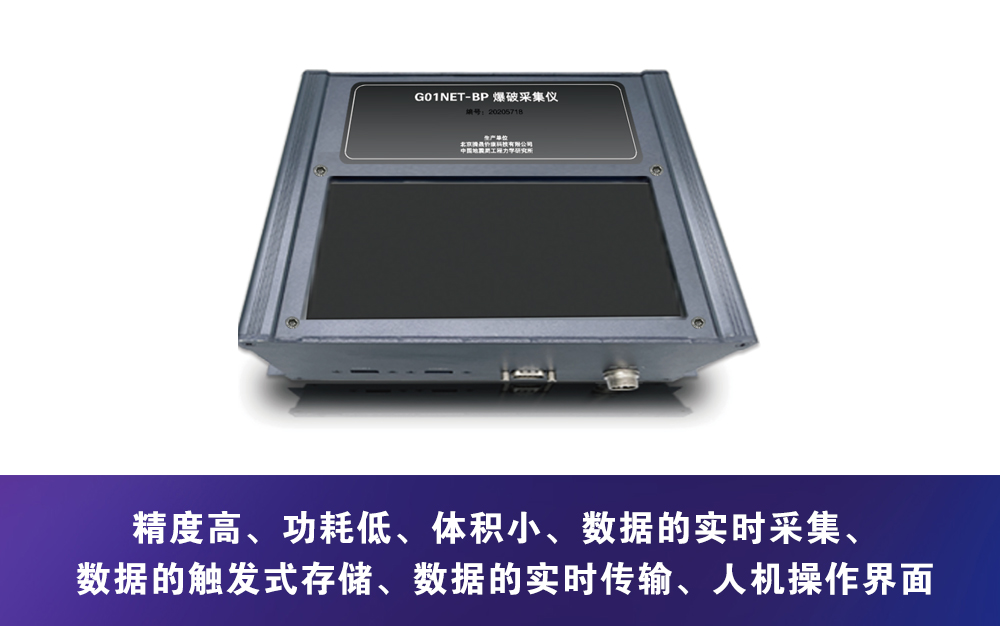

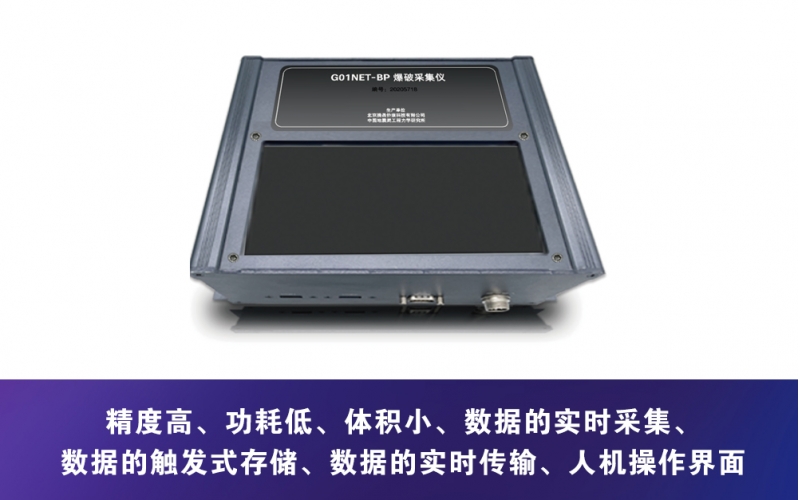

G01NET-BP型高精度爆破采集儀是一款帶有LCD觸摸屏，具有監測數據同步采集、現場存儲、數據實時上傳功能的動態數據采集儀。這款采集儀可通過上位機網絡進行校時；可選擇網口或串口傳輸原始數據或分析結果。采集儀內置16G數據存儲卡。存儲卡內的數據可以通過儀器自帶的USB口拷貝出來。
此儀器支持客戶二次開發。我方可免費開放采集儀的通訊協議。
儀器配套專用的參數設置軟件、數據采集和分析軟件。軟件的詳細使用請閱讀軟件使用說明書（G01NETCS2019S1數據采集儀參數設置軟件使用說明書、G01NETFDC2020S1風電塔安全監測系統使用說明書、DZJC2020S1工程地震動與振動監測系統使用說明書）。
二、應用范圍
l 爆破監測安全監測。
三、產品特點
l 精度高、功耗低、體積小、數據的實時采集、數據的觸發式存儲、數據的實時傳輸、人機操作界面。
四、產品主要技術參數
指標名稱 | 技術參數 |
型號 | G01NET-BP型 |
輸入通道數量 | 3通道（默認單端輸入、支持差分輸入） |
輸入量程及分辨率 | -10~10V/0.005mV |
采樣頻率 | 16~600Hz（各通道完全同步） |
存儲容量及存儲格式 | 存儲容量：標配16G SD卡，數據存儲格式：文本格式 |
數據遠程傳輸 | 支持UDP、TCP\IP Client、TCP\IP Server三種通信方式；默認為TCP\IP Server；上電后默認為連續傳輸。可以采用4GDTU傳輸數據 |
時間校正功能 | 人工校準、遠程服務器校準 |
顯示功能 | 4.3寸LCD， |
動態范圍 | ≥120dB |
供電 | DC12V |
功耗 | 7瓦 |
尺寸（L*W*H,mm） | 270*200*120 |
輸入阻抗 | 1M歐姆 |
外部接口 | 4.3寸LCD屏幕配： 1個串口，2個USB口，1個網口 |
工作溫度 | 溫度：-35℃～+70℃ 濕度：≤90% |
觸發截止頻率 | 軟觸發，默認20Hz,可設置 |
現場數據存儲觸發模式 | 基于幅值觸發 |
序號 | 名稱 | 描述 |
① | 屏幕 | 觸摸屏，操作界面 |
② | USB | USB接口接鼠標或者U盤用。 |
③ | USB | USB接口接鼠標或者U盤用。 |
④ | 串口 | 數據傳輸接口，需要串口轉網口模塊才能使用，備用功能。 |
⑤ | 信號通道 | 1-3信號輸入通道，航插接口，適配爆破傳感器。 |
⑥ | 復位按鈕 | 通電時長按5秒，恢復采集儀網口IP和端口號的出廠設置。 |
⑦ | LAN | 通用網口，數據傳輸接口，連接交換機或者服務器。 |
⑧ | 12V輸入 | 接線端子式12V直流電輸入接口， |
⑨ | 12V輸入 | 插孔式12V直流電輸入接口，給采集儀供電，出廠時標配電源適配器。 |
六、儀器接線介紹
使用本儀器時，建議您按照下述步驟操作：
1、先把傳感器與采集儀連接好，采用航空插頭；
2、將網線與電腦、服務器連接；
3、使用廠家配套的適配器給采集儀供電。
