一、產品簡介

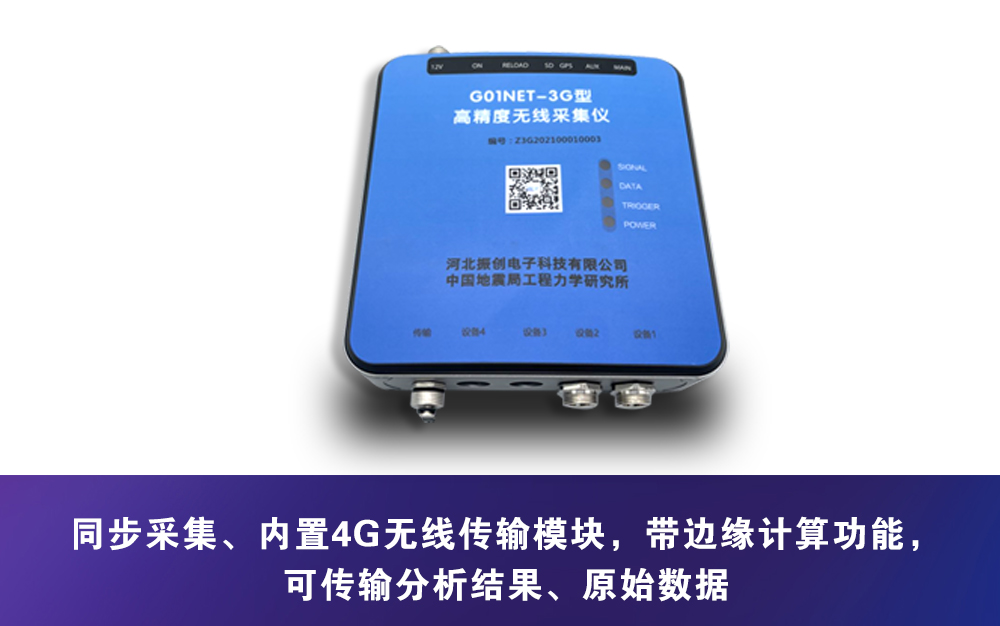

G01NET-3G型高精度無線采集儀是一款具有監測數據同步采集、現場存儲、數據實時上傳、4G無線傳輸功能的動態數據采集儀。這款采集儀具有8通道模擬量輸入通道、24bit轉換精度；支持GPS、NTP兩種方式對采集儀進行校時；這款采集儀具有遠程修改SD卡內運行參數、遠程拷貝數據、SD卡存儲空間監控功能。
此儀器支持客戶二次開發。我方可免費開放采集儀的通訊協議。
儀器配套專用的參數設置軟件、數據采集和分析軟件。軟件的詳細使用請閱讀軟件使用說明書（G01NETCS2019S1數據采集儀參數設置軟件使用說明書、G01NETFDC2020S3風電塔安全監測系統使用說明書、DZJC2020S6工程地震動與振動監測系統使用說明書）。
二、應用范圍
l爆破監測、地震監測、微震監測、風機塔等建筑物結構安全監測。
三、產品特點
l精度高；采用24位高精度轉換芯片，提高采樣精度
l功耗低；選擇優質CPU在全局設計中加入綠色低功耗理念，大大降低功耗
l體積小；186*176*52(mm)的體積增加使用的靈活性，更方便了設備的安裝
l數據的實時采集、數據的觸發式存儲、數據的實時傳輸；可設置觸發閾值，并將數據自動存儲SD卡，實時數據采用4G傳輸，雙天線設計信號更加穩定
l全球實時定位、海拔測算功能；實時定位采集儀經緯度，測算當前海拔值，信息全面
四、產品主要技術參數
指標名稱 | 技術參數 |
型號 | G01NET-3G |
模擬信號輸入通道 | 8通道（默認單端輸入、支持差分輸入） |
輸入量程及分辨率 | -10~10V/0.005mV |
采樣頻率 | 可設置為1~2000Hz （各通道完全同步） |
存儲容量及存儲格式 | 存儲容量：標配16G SD卡，數據存儲格式：二進制 |
數據遠程傳輸 | 采用4G無線傳輸技術 |
傳輸數據類型 | 原始數據實時傳輸 |
校時 | GPS、NTP |
動態范圍 | ≥120dB |
供電 | DC12V |
功耗 | 6瓦 |
尺寸（L*W*H,mm） | 177*182*44（安裝孔間距：153*68mm建議使用尺寸為11mm螺母固定采集儀） |
輸入阻抗 | 1KΩ/1MΩ |
工作溫度 | 溫度：-35℃～+70℃ 濕度：≤90% |
現場數據存儲觸發模式 | 基于幅值觸發 |
五、儀器安裝固定以及輸出接口說明
A.安裝時注意以下幾點：
產品安裝采用導軌卡扣式安裝方式，使設備的安裝更加穩固、便捷。
①儀器固定方法有螺栓固定、結構膠固定、自攻釘和塑料膨脹管固定。
②儀器本身防水等級為IP67，在長期監測環境下儀器不能泡在水里，使用時建議加保護罩。
③儀器輸入端（包含儀器12V供電和標準485通訊輸出）采用防水的航空插頭對接方式連接。

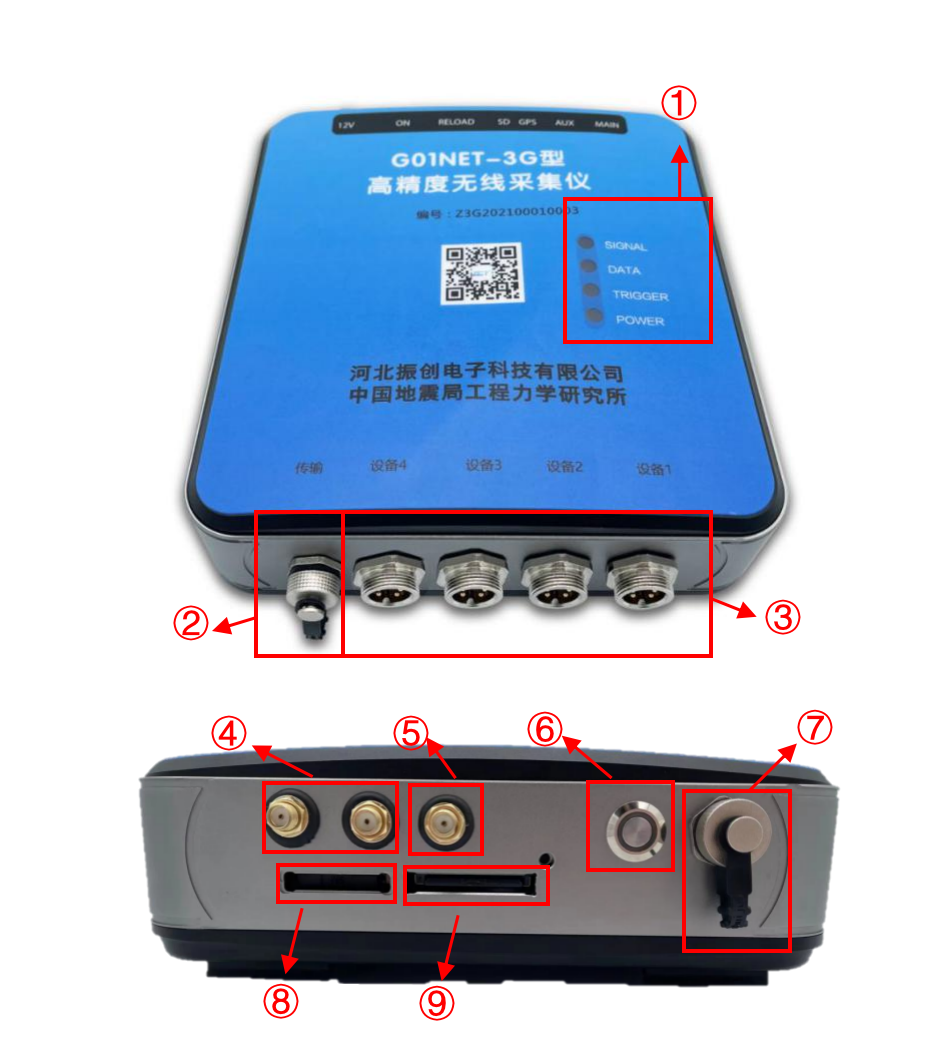

產品外觀及接線說明
表2 G01NET-3G高精度無線采集儀外觀說明
編號 | 名稱 | 描述 |
① | 指示燈 | 顯示設備工作狀態：GPS燈、數據傳輸燈、觸發燈、信號狀態燈 |
② | 傳輸接口 | RS485傳輸接口，可對SD卡中的數據進行傳輸 |
③ | 傳感器接口 | 傳感器通道接口，每個設備接口為2個通道，同時配備12V輸出接口，連接傳感器后不需要單獨對其供電 |
④ | 天線接口 | 雙天線接口，也可單獨接其一使用 |
⑤ | GPS | GPS天線接口 |
⑥ | 開關 | 電源開關按鈕，按下狀態為通電狀態 |
⑦ | 電源接口 | 給采集儀供電接口， 接入12V直流電壓，接口大小為5.5*2.5mm；出廠時標配電源適配器 |
⑧ | SIM卡 | SIM卡卡槽
|
⑨ | SD卡 | 16G存儲卡位置 |
