項目簡介

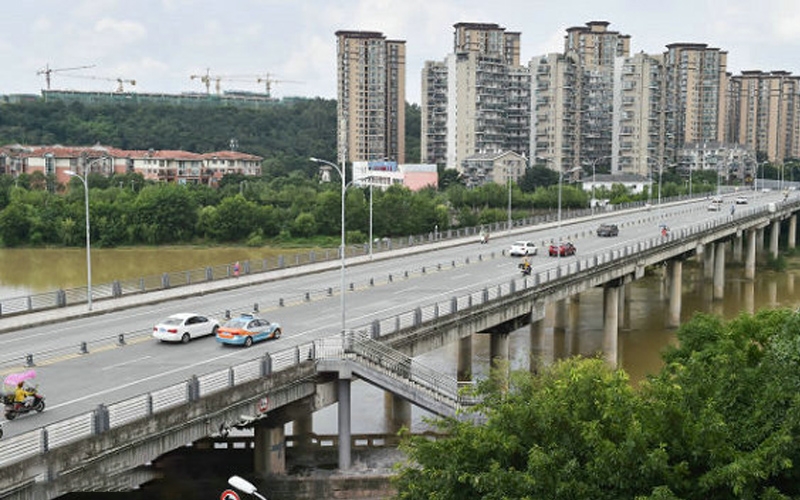

  綿陽安昌河樊華大橋位于綿陽市區。橋跨型式為石橋鋪側引橋4×20m預應力空心板梁＋3×20m現澆預應力連續空心板＋主橋10×30m預應力簡支空心板梁＋花園側引橋5×20m預應力空心板梁，全橋總長540m。簡支梁均由16片空心板梁組成。橋面寬3.25m(人行道)＋18m(車行道)＋3.25m(人行道)＝24.5m。橋梁設計荷載等級：汽－20，掛-100，人群3.5KN/m2。

  由我公司和中國地震局工程力學研究所何博士（為我公司技術總顧問）共同開發和生產的橋梁結構振動監測系統被用于大型橋梁-樊華大橋的安全監測。此系統于2018年7月順利調試完畢，可實現橋梁上部結構的振動幅值、頻率、的實時分析和遠程傳輸，同時具有信息報告功能，事件多級別判斷和分析，橋承臺地震監測等功能。

  本次測點共有16個，面向河流下游，從橋左側到右側均勻分布于橋體監測8個斷面上，每個斷面有兩個監測傳感器，測點傳感器編號fhzd1-z,fhzd2-z……fhzd16-z。共使用我司設備情況為：加速度傳感器（QZ2013）16臺，高精度動態數據采集儀16通道（G01NET-3）1臺，無線傳輸模塊1臺，橋梁結構振動監測軟件（G01NET）一套。

監測目的與意義

◆梁體的振動頻率與幅值、阻尼比、振型的動態監測；
◆通過對振動情況進行在線長期的健康檢測，可以準確及時地記錄和掌握這些關鍵數據的演變情況，從而可對其結構耐久性做出判別，為工程在特殊氣候、交通條件下或運營狀況嚴重異常時發出預警信號，為橋梁維護、維修與管理決策提供依據和指導；
◆通過監測來進行設計驗證，由于大型橋梁的力學和結構特點以及所處的特定環境，在大橋設計階段掌握和預測其力學特性和行為特性是非常困難的。因此，通過橋梁健康檢測所獲得的實際結構的動靜力行為來檢驗大橋的理論模型和計算假定具有重要意義。不僅對設計理論和設計模型有驗證作用，而且有益于新的設計理論的形成。

現場施工部分圖片
