上海東海大橋海上風電場風機塔健康監測項目
2021-07-08 13:36:03
126
1.項目背景
上海市東海大橋10萬千瓦風電場位于臨港新城至洋山深水港的東海大橋兩側。我國首個海上風電項目——上海市東海大橋10萬千瓦風電場于09年3月22日,有華銳風電科技公司研發的我國第一臺海上風電機組實現吊裝,至2010年2月,項目1期的34臺機組全部吊裝完畢,同年7月實現并網發電,截止2015年初,項目的第3期的34臺風電機全部并網發電。該項目是我國海上風電場示范項目,具有重要的參考意義。
2.項目概況
此風電場承臺、風機塔全部由我國自主設計與施工,先后對10臺風機塔與承臺開展了振動與傾斜監測,記錄到了風機塔與承臺在1000多次臺風作用下的地震動響應與傾斜數據,為今后提高我國海上風機塔與承臺的設計提供了寶貴的實測數據。這些數據先后被中國科學院力學所、同濟大學、浙江大學、武漢大學、中國水科院等知名單位用于相應科研項目的研究。
該項目所布設的儀器具體情況
儀器名稱 | 數量 |
G01NET-3高精度動態數據采集儀 | 20臺 |
QZ2013力平衡三分量加速度計 | 40臺 |
QYG01-I傾角儀 | 60臺 |
G01NET地震動數據遠程接收與在線分析軟件 | 1套 |
3.項目效果
u 記錄風機塔和承臺在臺風、海浪作用下的不同高度的振動與傾斜動態響應數據;
u 分析風機塔和承臺的振動響應特性;
u 基于振動與傾斜響應特性和臺風、海浪監測數據,評估風機塔與承臺現有設計指標是否滿足實際抗風與使用壽命年限;
u 為風機塔與承臺的設計方案提供重要依據;
u 為海上風機塔與承臺建設的研究提供重要資料。

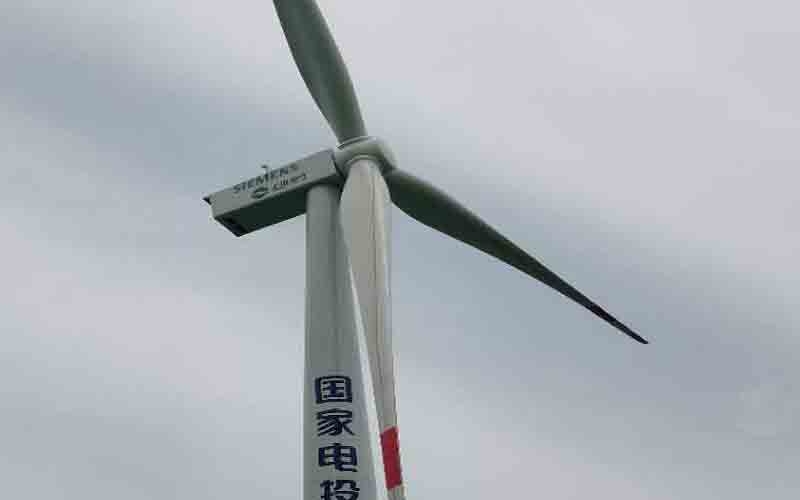

檢測效果圖
