一、項目背景

奎屯河引水工程是國務院確定的172項國家重大節水供水工程之一，由將軍廟水利樞紐工程、山區引水系統工程、出山口引水系統工程及團結干渠改建段工程四部分構成，是兵團投資建設的單體水利工程，總投資40.07億元。建設過程中采用城門洞型斷面設計等先進技術，成功克服高寒地質、疫情等多重挑戰。工程投用后，將有效解決奎屯河流域防洪引水安全問題，保障七師胡楊河市、烏蘇市等四地近200萬畝農田的灌溉用水需求，同時具備年發電4.9億度的能力，為區域農業發展與能源供給提供堅實支撐。

二、項目概況

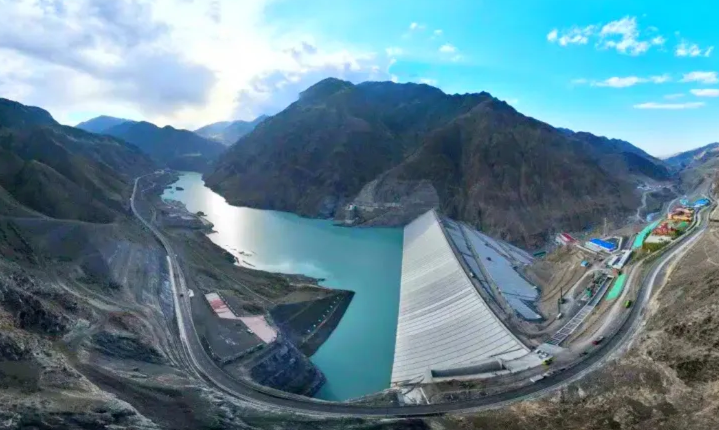

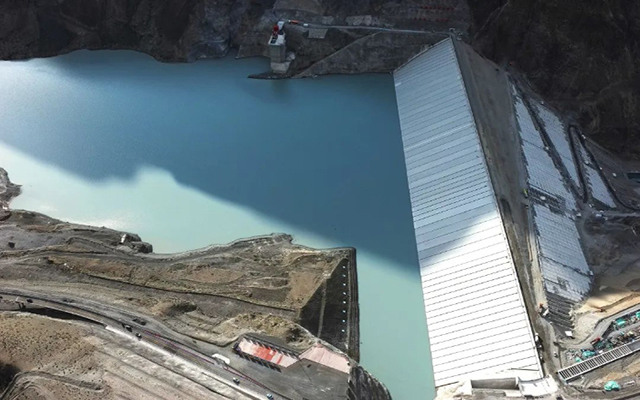

將軍廟水利樞紐包含總庫容8108萬立方米的水庫及壩高133米的混凝土面板堆石壩，為保障大壩及邊坡建筑結構的安全穩定，2025年該項目引入我司強震動監測系統，用于實時監測日常結構振動情況，分析周邊地震動對大壩產生的地震動烈度。該項目共安裝6套G01NET-3-S一體式強震儀和一臺中控服務器及配套輔件組成，實現監測數據在服務器端的集中管理與實時查看。

三、設備介紹

G01NET-3-S一體式強震儀具有靈敏度高、動態范圍大、防水等級高、易維護等特點。集成了加速度感應、采集、存儲、數據傳輸、檢測等多種功能為一體的強震儀，內部包含三向力平衡加速度計、24位采集器、數據存儲單元、網絡通訊以及GPS授時單元。通過面板上的指示燈就很容易判斷儀器工作轉態。設備廣泛應用于：

1、水電站大壩、核電站等重要建筑物結構強震動觀測；

2、大壩、大橋、車站、隧道等設施的振動監測；

3、場地地震安全性評估等；

4、人工爆破觀測；

5、應急流動地震觀測、地震科學考察、地震預警監測、滑坡落石監測；

6、應急流動觀測；

7、構建地震烈度速報與地震預警網絡；

8、自由場地強震觀測。

9、軌道交通振動監測

四、項目調試情況

調試工作圍繞現場各測點展開全面細致的巡檢，重點核查了監測傳感器、采集設備、監測系統的運行狀態，以及線路鋪設與安裝的規范；同時結合設備實際運行情況及采集的數據，完成了現場調試優化，對設備參數配置、通訊連接測試、數據采集等進行了聯調工作。確保系統監測精準、運行穩定。此外，針對儀器安裝、設備調試及監測系統操作，為現場安裝人員與項目負責人員開展了通俗易懂的專項培訓，幫助相關人員更全面系統地掌握安裝流程與設備維護等關鍵要點，有效提升了現場作業效率。

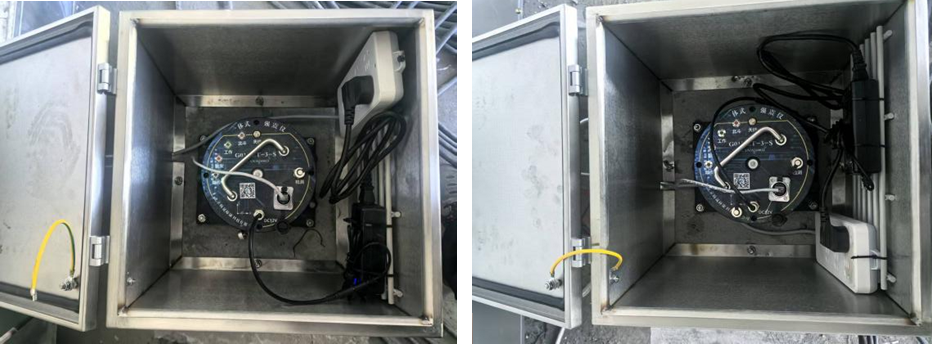

SM1、SM2測點設備：

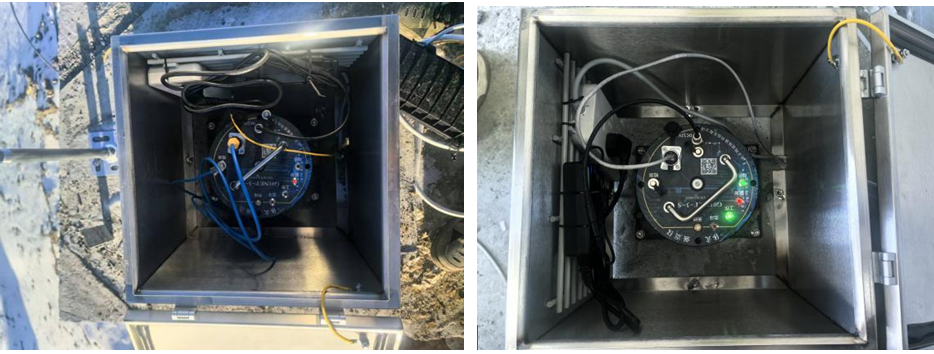

SM3、SM4測點設備：

SM5、SM6測點設備：

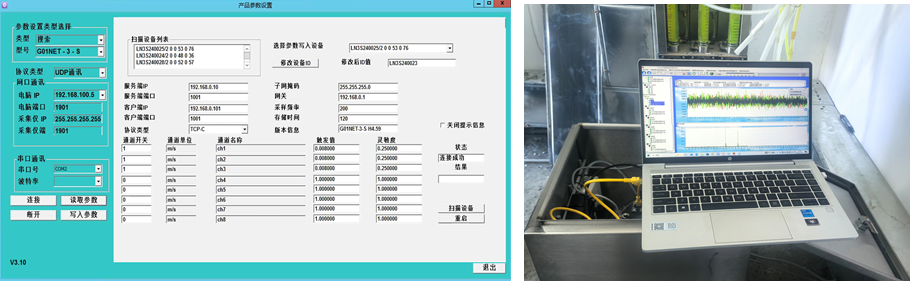

系統調試:

五、項目意義

奎屯河將軍廟水利樞紐構建的大壩強震監測系統。可實時監測大壩結構振動狀態、分析地震動響應。在日常運行及地震情況下了解大壩結構健康提供數據信息。
