一．工程概況

    呼和浩特抽水蓄能電站位于呼和浩特市東北部的大青山區域（距離市區約20公里），由上水庫、水道系統、地下廠房系統及下水庫四部分組成，總裝機容量為1200MW，安裝4臺單機容量為300MW的混流可逆式抽水蓄能機組，設計年發電量20.075億kW·h，年抽水電量26.767億kW·h。

呼蓄地下廠房結構監測系統有兩個部分組成：機組結構振動監測和副廠房樓板振動，共計40個振動監測點。其中，機組結構振動監測共設置32個振     動監測點；分別布置在分別在1號、3號機組結構縱剖面和橫剖面內的蝸殼層、機墩下部和上部、風罩中部、發電機層樓板與風罩連接處，每臺機組分別布置16個測點。副廠房樓板振動監測共布置8個振動監測點，即在副廠房第一、二、四、五、七層樓板分別設置1個、2個、2個、2個、1個三向振動測點。

二、監測系統組成

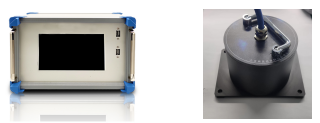

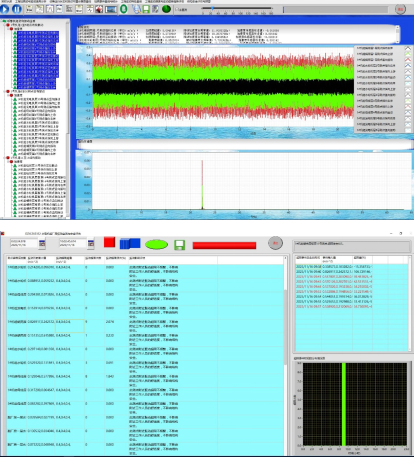

    地下廠房機組混凝土結構和副廠房結構振動監測系統主要由GO1NET-3型強震記錄儀、QZ2013型三向加速計、大壩強震與廠房結構振動數據集成分析系統軟件和相關配件組成。

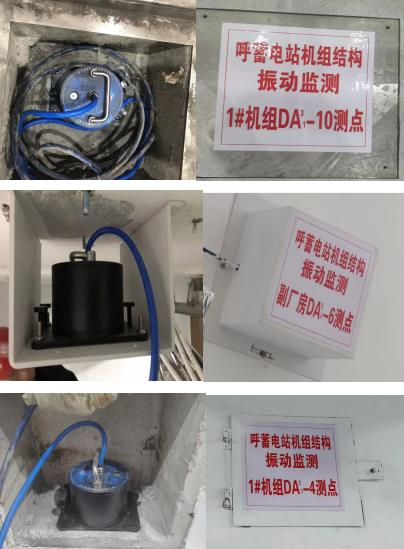

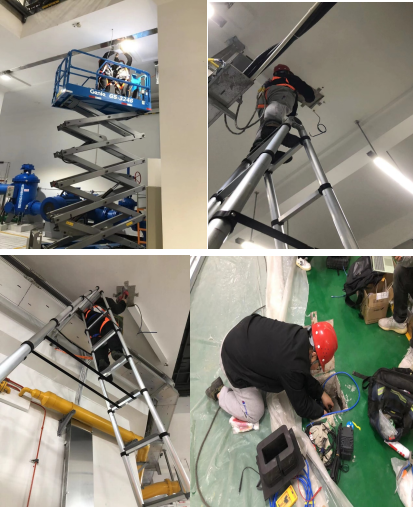

三、部分測點施工圖片

四、項目目的及意義

1、為評估廠房結構在地震動響應下的狀態提供數據支撐。

2、為評估機組在運行狀態下對機組結構和廠房結構振動影響提供數據支持。
