一、產品簡介
該設備主要部件由測桿、電子倉和套在測桿上的非接觸磁浮球組成。測桿內裝有磁致伸縮線(波導絲)，測桿由不導磁的不銹鋼管制成，可靠地保護了波導絲。工作時，由電路產生起始脈沖， 起始脈沖在波導絲中傳輸時，產生沿波導絲方向的旋轉磁場，當這個磁場與浮球中的永久磁場相遇時，產生磁致伸縮效應，使波導絲發生扭動，這一扭動被電子拾能機構所感知并轉換成相應的電流脈沖，測量電路計算出兩個脈沖之間的時間差，即可精確地測出被測液位值。
傳感器輸出為數字接口，每支儀器都有一個可寫入的地址，所有傳感器只需使用 1 根 4芯電纜就可以將測值傳輸到數據采集裝置上即可輸出或顯示讀數。每個靜力水準系統必須設置基準測點，當測點處產生相對于基準點沉降或抬升時，測點處儲液灌液位隨之改變，液位變化帶動內部的浮子隨之改變并被內部的敏感器件所感應最終通過電纜輸出。
磁致伸縮式靜力水準系統是測量兩點間或多點間相對高程變化的精密儀器。主要用于大壩、核電站、高層建筑、礦山、滑坡、橋梁等垂直位移的監測。靜力水準系統一般安裝在被測物體等高的測墩上或被測物體墻壁等高線上，配套數據采集儀可以實現自動化觀測。
JL-2000型磁致伸縮式靜力水準儀包含磁浮子液位傳感器、儲液罐、安裝支架等，整個系統由一根Φ14mm 的通液管與Φ6mm 的通氣管將兩臺以上的設備連接在一起組成，通過浮子變化換算沉降量。通液管用于聯通液體，通氣管的作用是保持系統中所有儲液罐內部氣壓相同以保持液面一致。
二、產品技術參數
量程范圍 | 200mm |
非線性誤差 | <±0.05%F.S. |
重復性誤差 | <±0.002%F.S. |
分 辨 率 | 5μm |
更新時間 | 2ms |
遲 滯 | <0.002%F.S. |
溫度系數 | <0.007%F.S./℃ |
工作溫度 | -20℃~+85℃ |
三、產品原理
JL-2000型磁致伸縮式靜力水準儀是利用磁致伸縮原理開發出的新一代 高精度液位測量產品，是一種非接觸式液位測量傳感器。具有高分辨率、高精度、高穩定性、高可靠性、響應時間快，工作壽命長等優點。

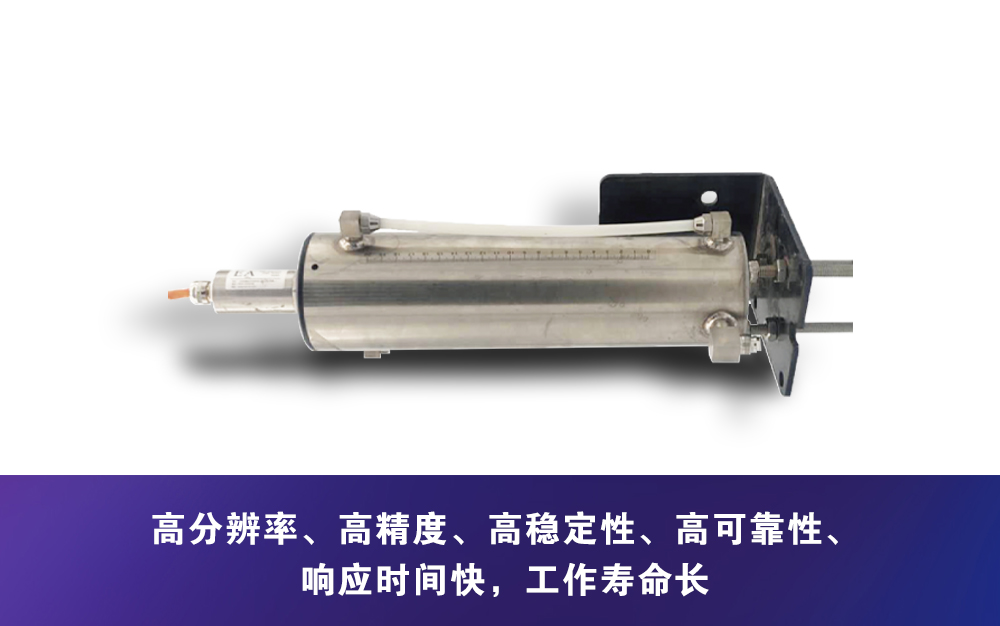

四、產品展示圖
