一、項目背景

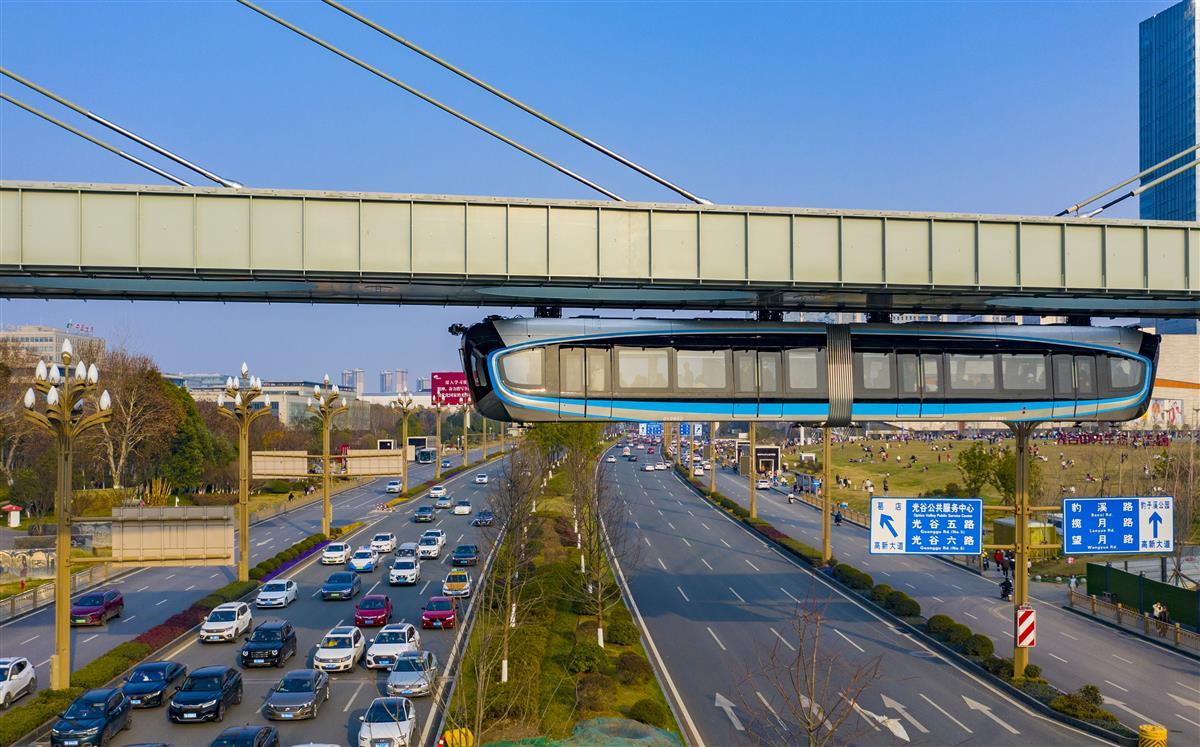

光谷空軌位于湖北省武漢市東湖高新區光谷中央生態大走廊內，是為打造光谷生態大走廊水道、綠道、空中軌道“三道布局”而規劃建設的旅游線路。其規劃總長26.7公里，先行建設的一期工程長約10.5公里，設車站6座。該項目是國內首條規劃建設的商用城市“空軌”，建成后將成為國內第一條投入商業運營的懸掛式空軌線路。

二、項目概況

由我公司開發和生產的橋梁撓度系統，被用于光谷空軌健康監測。該系統由QY-Ⅲ型傾角儀、G01NET-3DH型動態采集儀組成。G01NET-3DH型動態采集儀是一款帶有LCD觸摸屏，具有監測數據同步采集、現場存儲、數據實時上傳功能的動態數據采集儀，可實現橋梁撓度的實時監測及分析和數據遠程傳輸等功能。

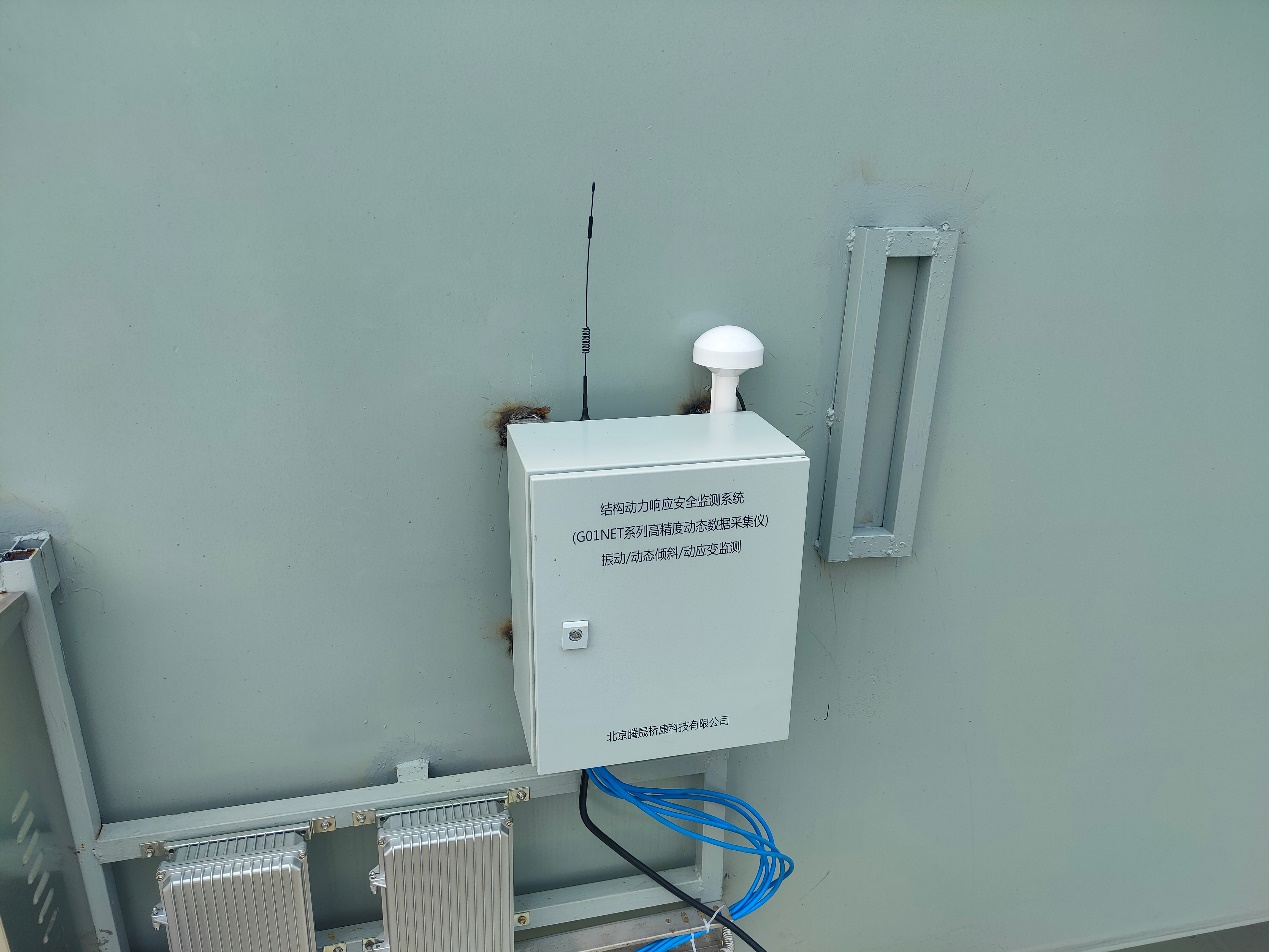

本次監測項目共布設5個監測點，在100米跨度的距離內均勻布置安裝五臺撓度計，在橋塔一側安裝一臺G01NET-3DH型采集儀，數據傳輸選用工業路由器無線傳輸，并在安裝完成后進行系統調試。

服務器無線傳輸模塊4G信號傳輸數據網線光端機A發射端光端機B接收端光纜有線傳輸數據G01NET-3DH高精度動態采集儀信號線信號線信號線QY-III型傾角儀器QY-III型傾角儀器QY-III型傾角儀QY-III型傾角儀器QY-III型傾角儀器

三、項目效果

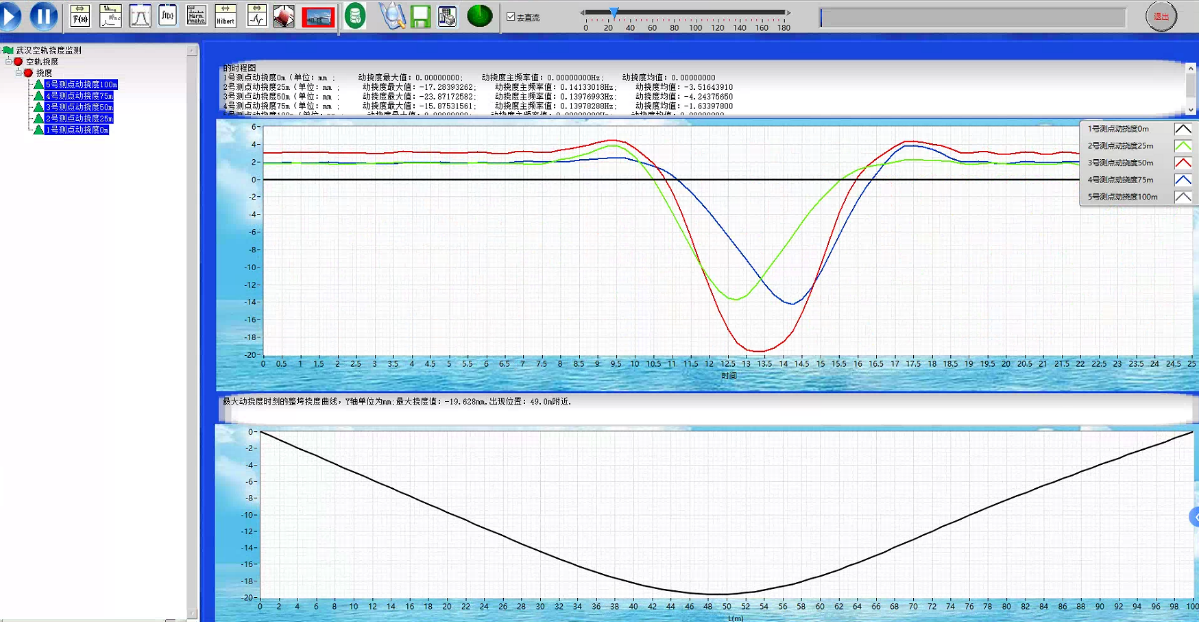

（1）掌握空軌的主跨梁體在動荷載作用下的撓度變形情況。

（2）掌握空軌日常運營情況下的連續鋼構跨中等位置的峰值撓度變化情況。

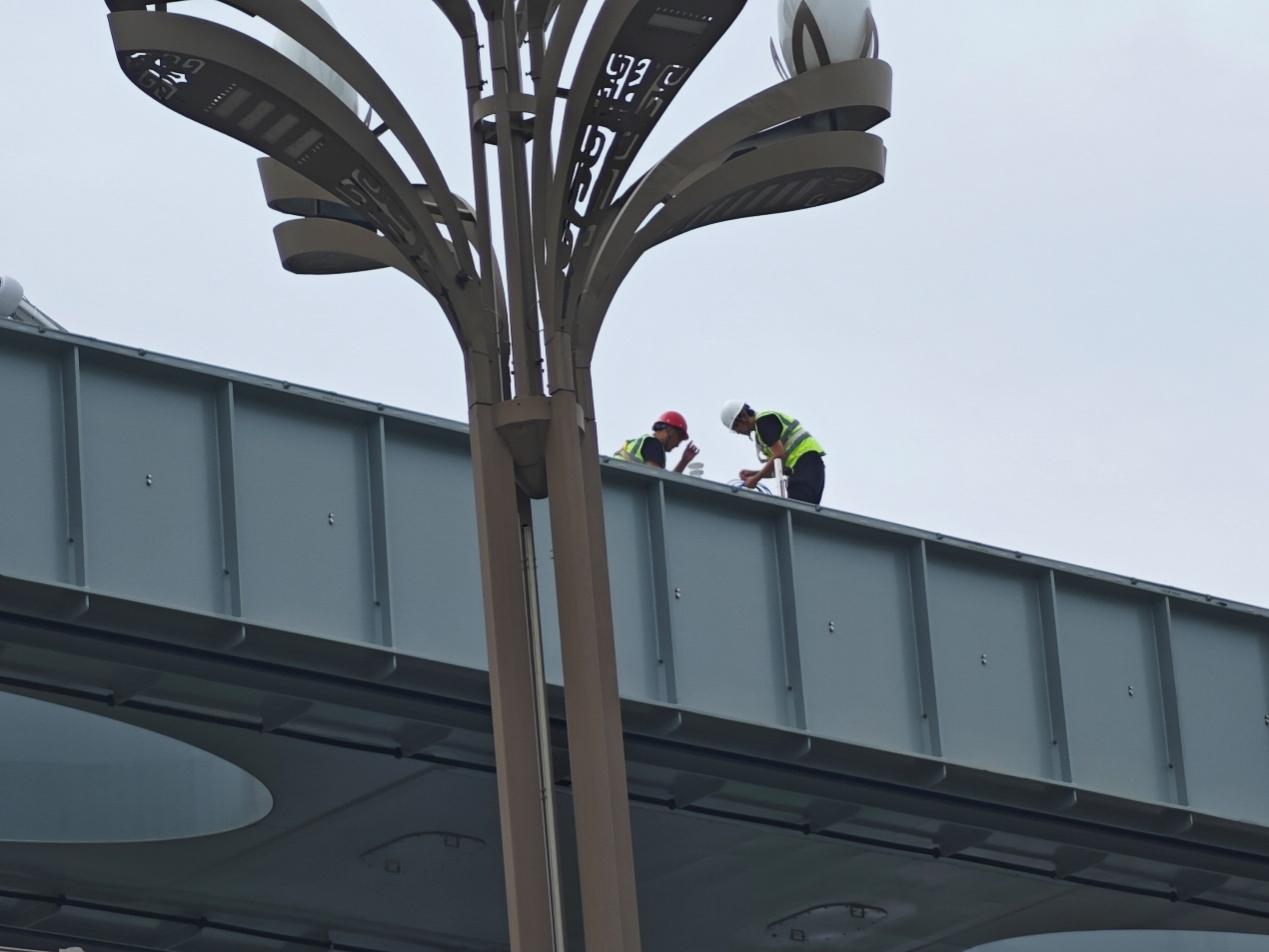

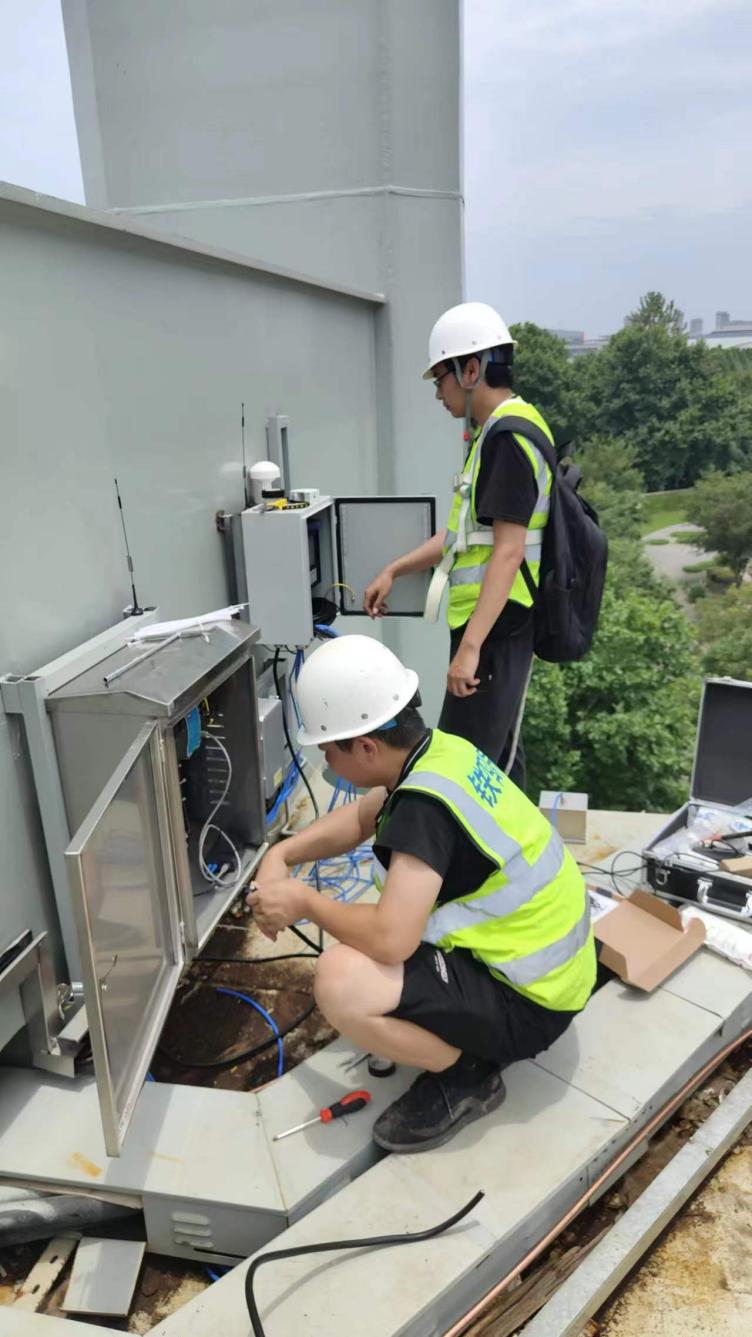

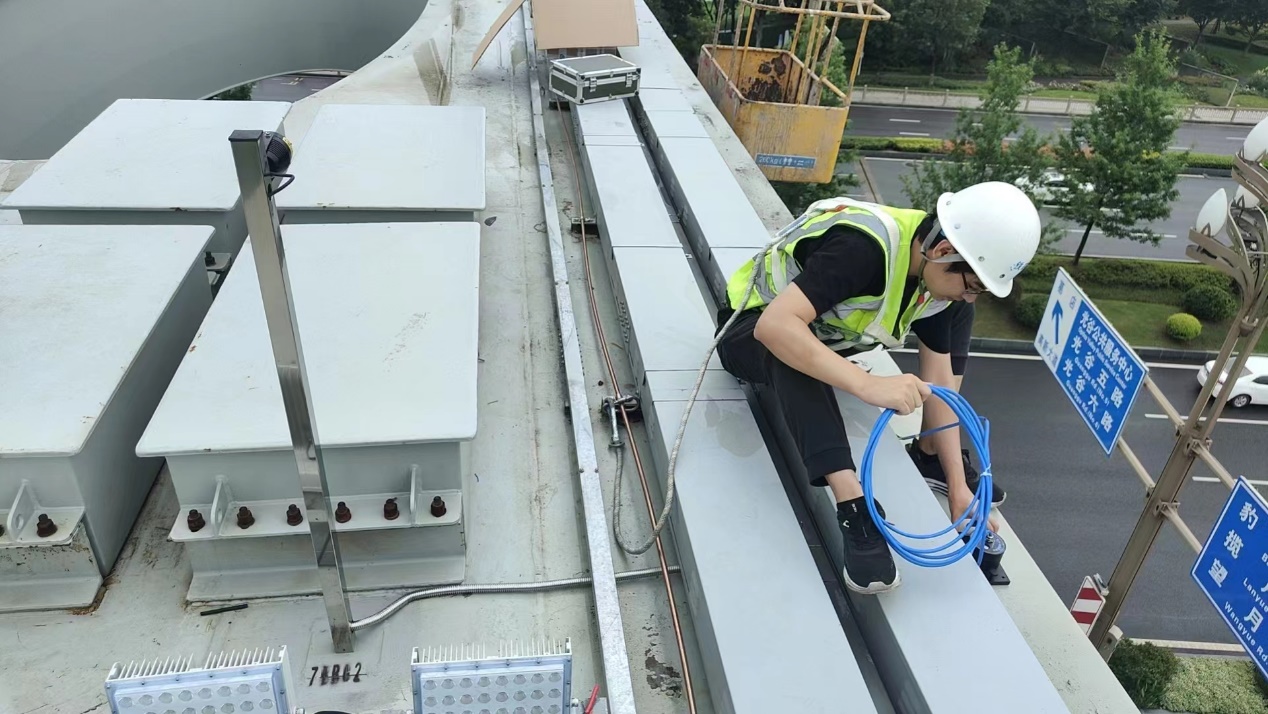

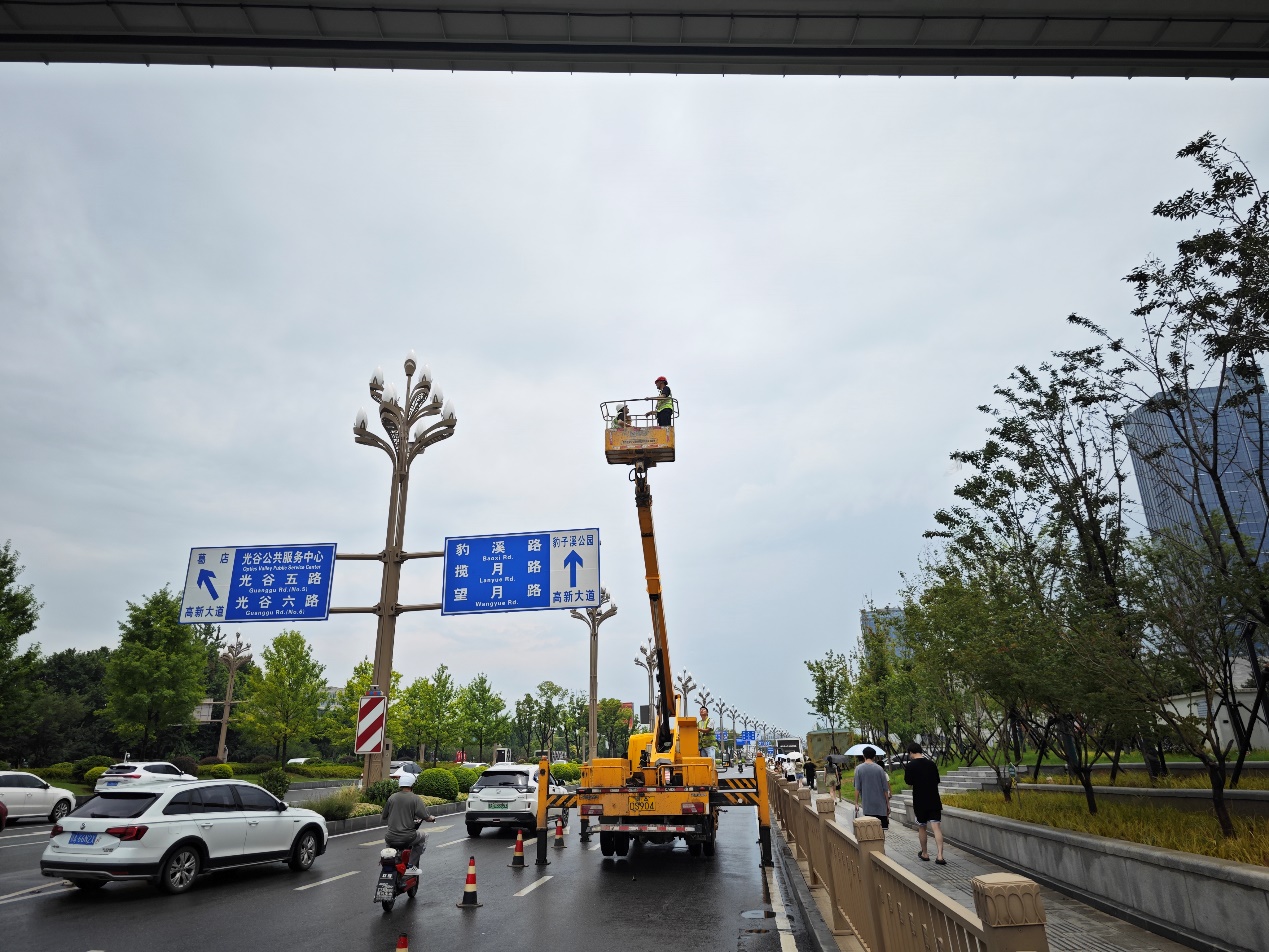

四、現場施工
