一、項目概述

小井溝水庫（小井溝水利工程）位于岷江一級支流越溪河上游的自貢市榮縣保華鎮紅豆樹村小井溝峽谷，干流全長232公里，壩址控制流域面積587平方公里。

工程主要由水庫樞紐、輸水工程和灌區渠系工程組成，主壩壩型為混凝土面板堆石壩，最大壩高88.37米，水庫總庫容1.66億立方米，興利庫容1.11億立方米，總干渠年引水量1.1億立方米，為二等大（2）型工程，工程建成后每年可以向自貢市供水9452萬立方米，灌溉土地面積14.56萬畝，解決灌區23.35萬人的飲水安全問題。

為更好的記錄和分析大壩在地震作用下的震動響應情況，本次改造共安裝四套強震儀。這四套強震儀分別由1臺G01NET-3型強震儀、1臺QZ2013型三向力平衡式加速度計和配套的輔件組成，安裝的位置分別在溢洪道左/右側墻頂下游側、左岸灌漿平洞內、壩頂下游側，0＋135.10、大壩下游371.60m馬道，壩0＋135.10。均是由光纖傳輸數據，組網建設自動化系統，可以從信息通訊機房內監測到所有數據。

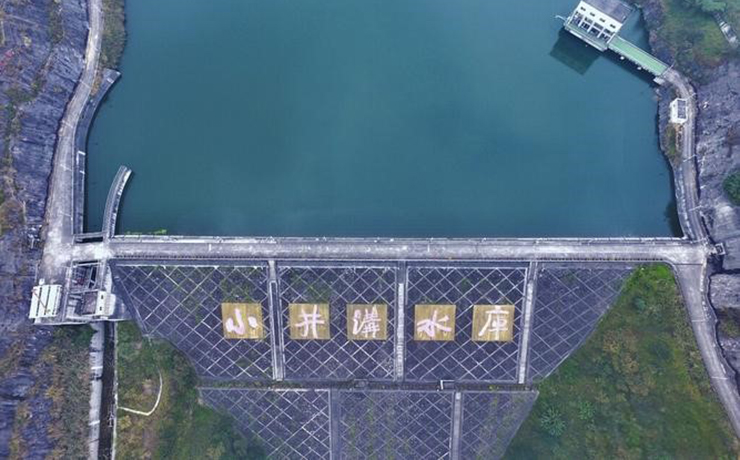

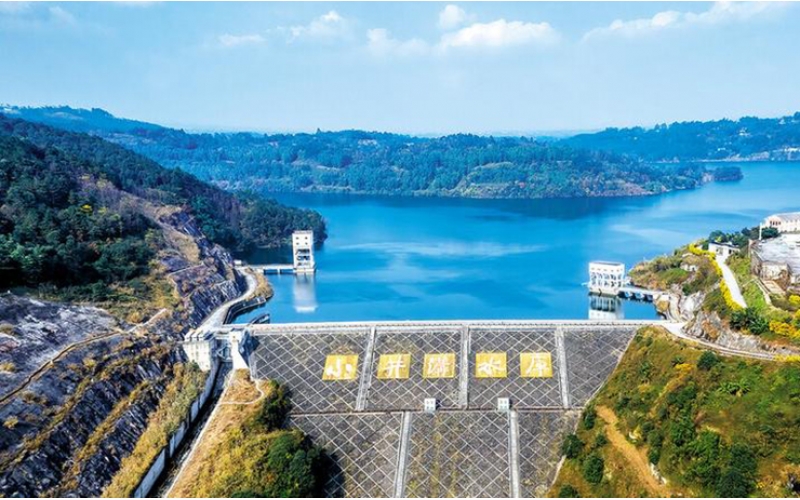

圖1 小井溝水庫

二、項目概況

小井溝水庫于2024年5月進行強震監測系統建設，用于大壩強震監測，實時分析掌握日常結構振動情況以及周邊地震動對水庫引起的地震動烈度的強弱監測分析。該套系統采用4套G01NET-3強震動記錄儀和4臺QZ2013型三向力平衡加速度計組成。

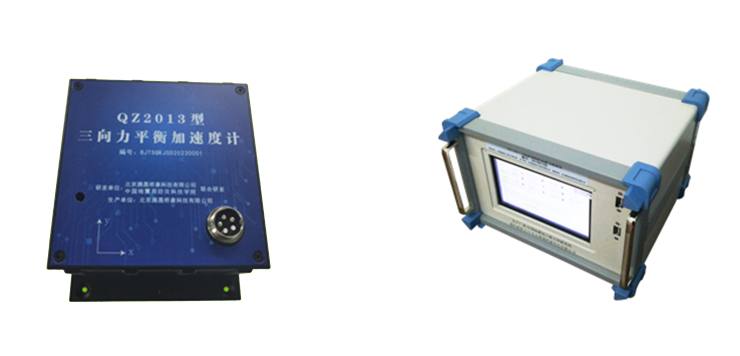

 圖2 強震動監測設備

三、項目安裝情況

小井溝水庫大壩強震監測系統共安裝4套強震設備。三向力平衡加速度計使用塑料膨脹套＋膨脹栓的方式固定在監測基墩上（加速度計安裝方向是：X軸監測水平順河向振動加速度；Y軸監測水平順河向振動加速度；Z軸監測豎向振動加速度），安裝到機柜內部，機柜固定在水泥墩上，四個傳感器均是安裝在大壩上的觀測墩上；強震記錄儀和網絡配件也是安裝機柜內。

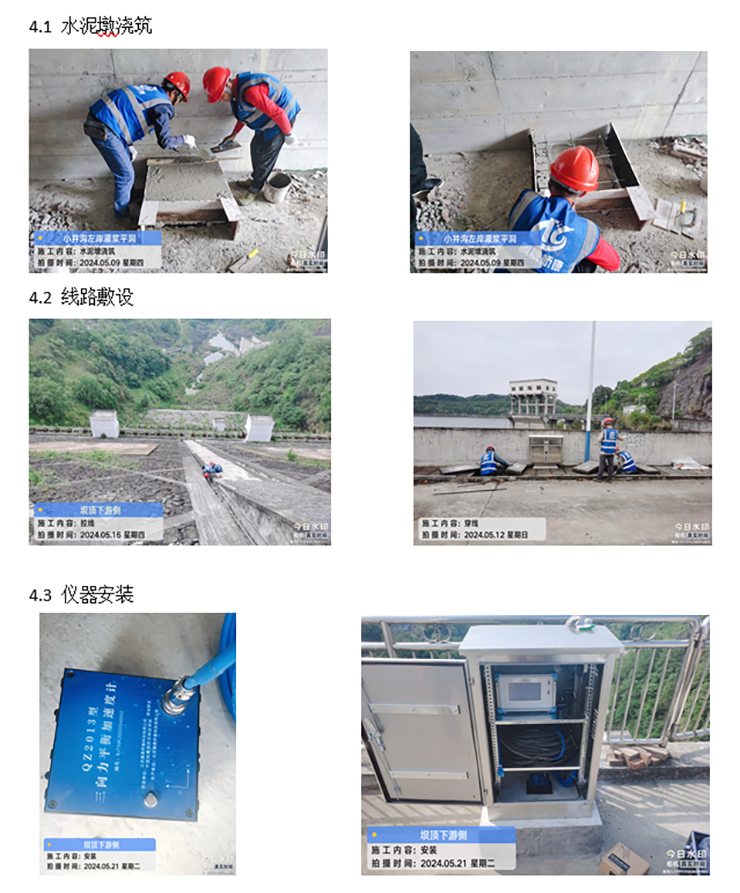

四、現場施工
