一、項目概述

納子峽水電站位于大通河流域上游，屬于青海省，是大通河流域水利水電梯級規劃中的第4座水電站，上接海浪溝水電站，下游為石頭峽水電站，工程總庫容為7.33億立方米，最大壩高121.5米。

納子峽水電站屬二等大（2）型工程，電站裝機總容量87兆瓦（3×29兆瓦），水頭范圍100.47～113.50米，額定水頭103米，保證出力16.6兆瓦，年平均發電量3.106億 千瓦·時。工程開發方式為混合式，由樞紐區、引水發電系統及地面式發電廠區等組成。

納子峽水力樞紐工程，其地震基本烈度為Ⅶ度，根據相關規范要求，應進行大壩強震監測。電站大壩強震動觀測系統始建于2015年，在堆石壩體壩橫0+178.851m下游壩面共設計布置3套強震監測儀及壩下游穩定區設計自由場監測1套強震儀，共計4套。在實際安裝中取消下游自由場監測，共計安裝3臺強震儀。

圖1 納子峽水電站

二、項目概況

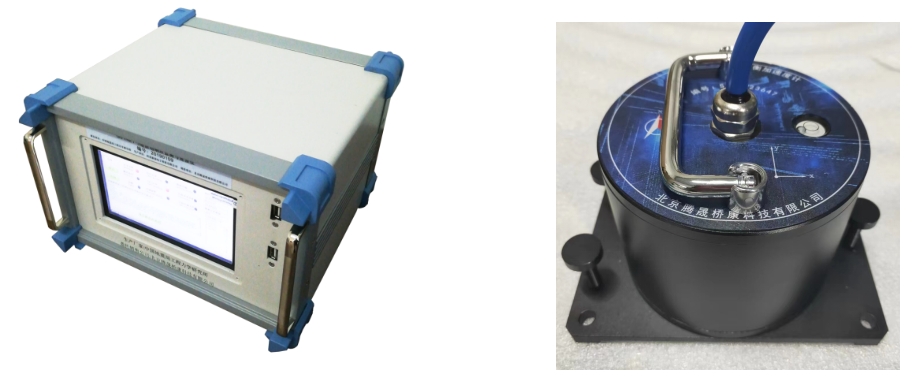

納子峽電站于2023年9月進行強震監測系統改造，用于大壩強震監測，實時分析掌握日常結構振動情況以及周邊地震動對水電站引起的地震動烈度的強弱監測分析。該套系統采用3套G01NET-3強震動記錄儀和3臺QZ2013型三向加速度計組成。

三、項目安裝情況

納子峽水電站大壩強震監測系統共安裝3套強震設備。三向加速度計使用塑料膨脹套＋膨脹栓的方式固定在監測基墩上（加速度計安裝方向是：X軸監測水平順河向振動加速度；Y軸監測水平順河向振動加速度；Z軸監測豎向振動加速度）且都有不銹鋼保護罩進行保護，三個傳感器均是安裝在大壩上的觀測墩上；強震記錄儀和網絡配件則是安裝機柜內。

四、現場施工

  納子峽水電站海拔高，氧氣含量低，施工條件惡劣，全程都需人工搬運，仍然按時保質保量的完成了施工任務。

4.1 設備搬運

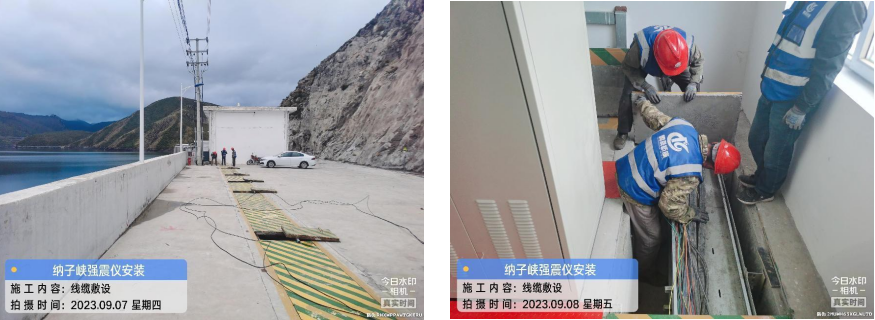

4.2 線路敷設

4.3 儀器安裝

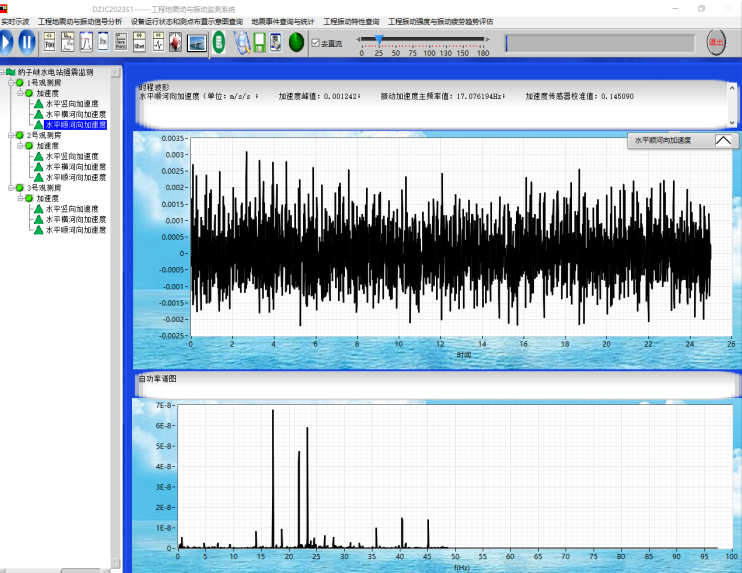

4.4軟件運行狀態

4.5 現場驗收與培訓
